【原厂专访】迈向50周年纪念的重要里程: 英国Linn原厂巡礼

作者:Leo Yeh 阅读数:1079 发布日期:2023-02-27

摘 要:Linn的工厂之大已不是秘密,High End音响品牌中能拥有这样规模的少之又少,光员工就至少160人,而且厂方还不断以巨资购入更先进的生产设备。


英国知名High End音响厂商Linn由Ivor Tiefenbrun先生成立于1973年,位于英国北部苏格兰(Scotland)的最大城市与商港格拉斯哥(Glasgow),今年刚好满50周年,为了庆祝这样一个重要的里程碑,Linn今年将有许多重要产品与计划会发表,不过目前为最高机密尚无法透露,只能请大家拭目以待。本次将为大家探访Linn的生产基地,Linn的工厂之大已不是秘密,High End音响品牌中能拥有这样规模的少之又少,光员工就至少160人,而且厂方还不断以巨资购入更先进的生产设备。


Linn创立之初工厂并非在现在的位置,而是在位在目前位置东北方5英里外Castlemilk的Linn Park旁边,这也是Linn名字的由来,至于为什么选择设立在Castlemilk,因为Ivor父亲Jan(Jack)所成立的公司Castle Precision Engineering就位在那,Linn成立之初的LP12就出自Castle Precision Engineering,目前Castle Precision Engineering仍在营运,主要的从是航天精密工业 (Aerospace)方面的设计生产,依旧由Tiefenbrun家族所营运,而且非常成功,这也说明了Linn为何有如此之强的机械制造能力。Linn的工厂现址位于格拉斯哥南部的东伦弗鲁(East Renfrewshire)的Waterfoot,其并非是一个有许多工厂的工业区,而是单独建在一片草原大自然之中厂房,Linn于1986年搬迁到现址,从外观上您可能觉得这个厂房好像不特别,但又觉得有种独特的设计感,其设计乃自出自鼎鼎有名的建筑师公爵Richard Rogers先生之手,其设计过的知名建筑不胜其数,其中包括伦敦的劳埃德大厦(Lloyd’s Building)、千禧巨蛋(Millennium Dome)、巴黎的庞毕度中心(Centre Georges-Pompidou)、纽约的世界贸易中心三号大楼(3 World Trade Center),桃园国际机场第三航厦…等等。

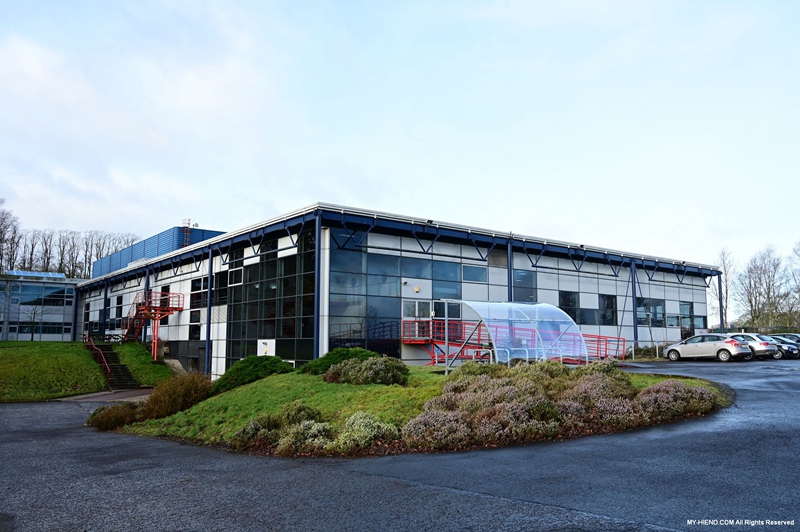

从这角度并无法看出Linn工厂的全貌,这只是其中一部份而已,必需空拍图才能看出其整个占地面积。



本次参访负责解说的是Linn的品牌大使与训练经理Rachel Mackenzie小姐,其虽然加入Linn不到一年的时间,但已经对Linn的产品与历史有深刻的了解,未来相信大家会更频繁的见到她。Linn的工厂主要分为几大区块,依参访路线包括机壳的生产、SMT表面黏着(Surface Mount Technology)、CNC、组装、仓储、聆听展示,每一个区域都非常之大,所看到的生产设备规模更是超乎想象,在进入工厂之前,每个人都要穿上干净的Linn的外套、护目镜与静电保护带,做好保护工作。研发中心与办公室因涉及机密,所以不在参访范围。



首先进入的是Linn箱体机壳等的生产区域,主要负责金属的切割冲压加工(主要是铝,少数地方使用不锈钢),参访时可以发现,Linn的设备有很古老40多年前的,也有最新购买的,只要能完成工作,均都还在使用,透过机器将铝板冲压制成所需要的形状,同时并确保充份使用、浪费最少的材料,剩下的材料也会搜集回收,Linn是一家非常注重环保的公司。在制作好就要接着将其锋利的边缘打磨避免造成割伤,因为铝板本身是属于相对比较软的金属材料,因此在箱体外壳制作好后,要用不锈钢等坚硬的零件将其固定起来,Linn采用高压方式嵌入结合,具有永久密合性与绝佳的稳固性,箱体在进入喷漆之前,会先将不想要上漆的部份(例如接地点)进行Mask遮蔽处理。

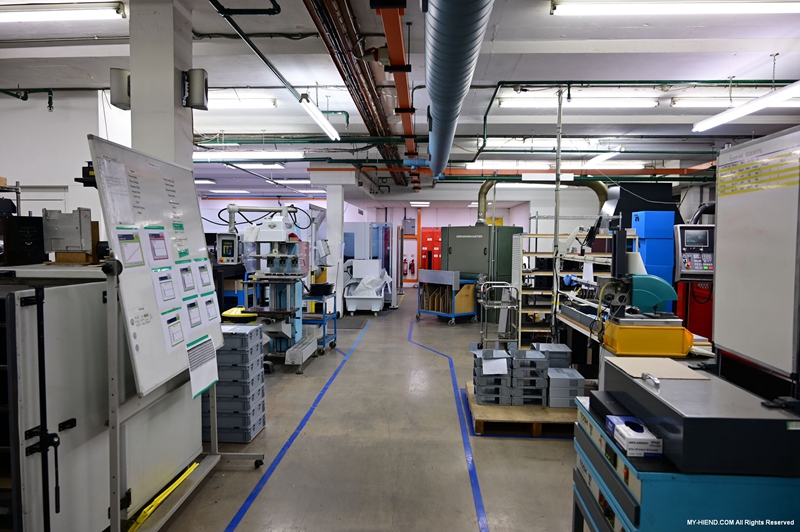

地上标志的蓝色为安全行走路线。

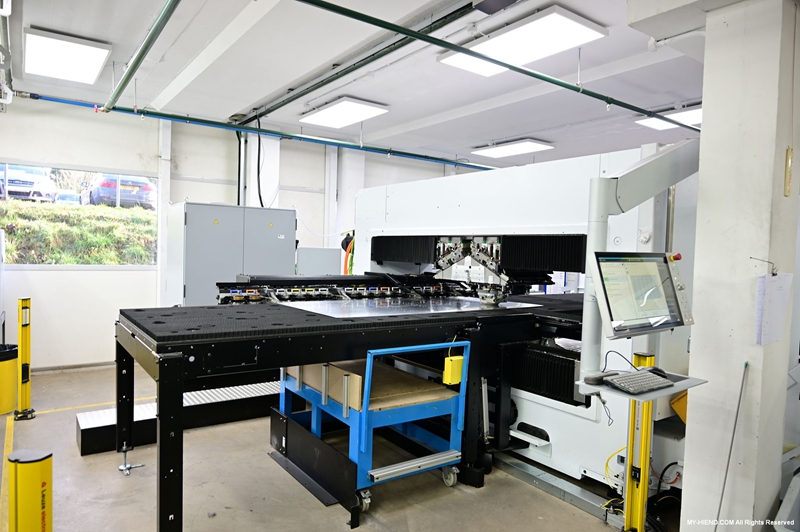

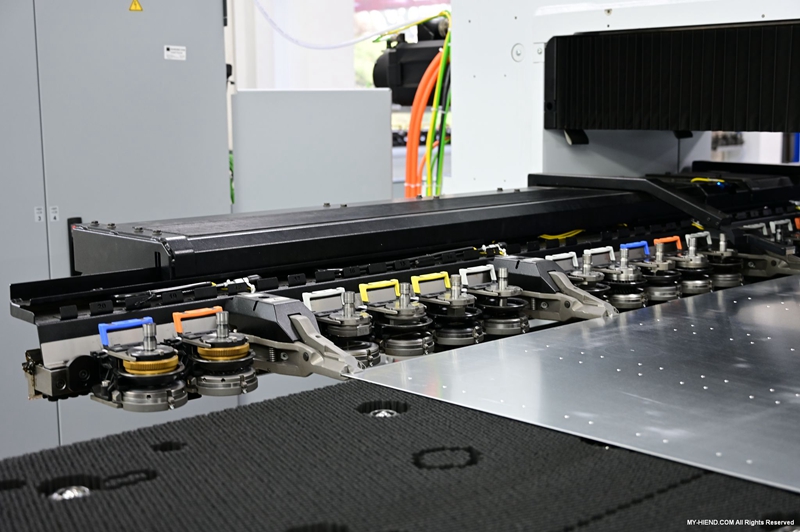

英国TRUMPF SheetMaster Compact,是Linn最新购入用来制作冲压切割铝板的,虽然型号叫Compact,其实一点也不小。



采用全自动计算机控制。

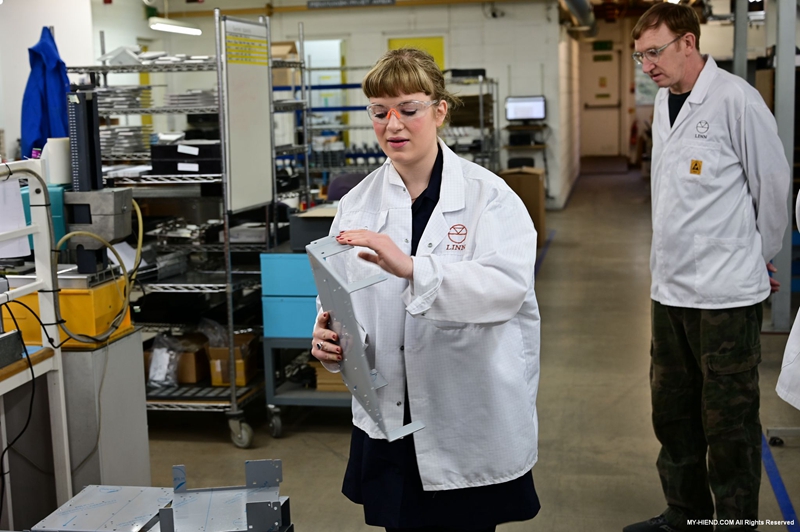

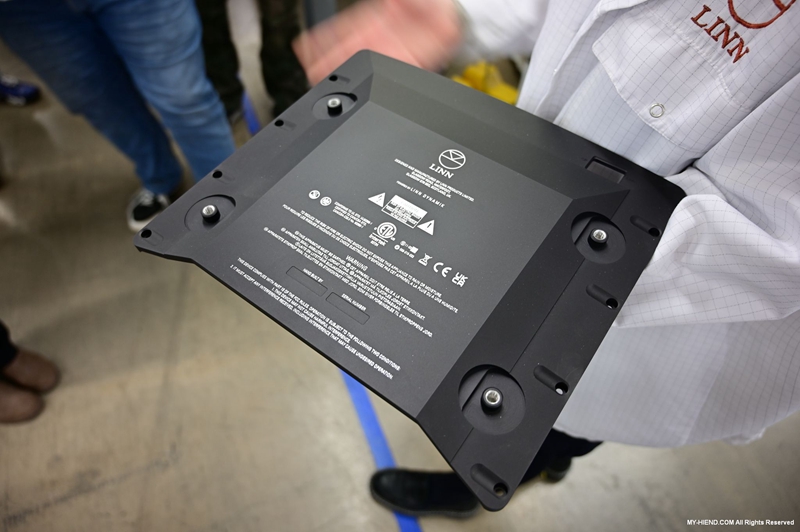

Rachel正在展示制作好的机壳



由于铝板本身是比较软的,因此要用不锈钢等铆钉使用高压机器将其强化固定。

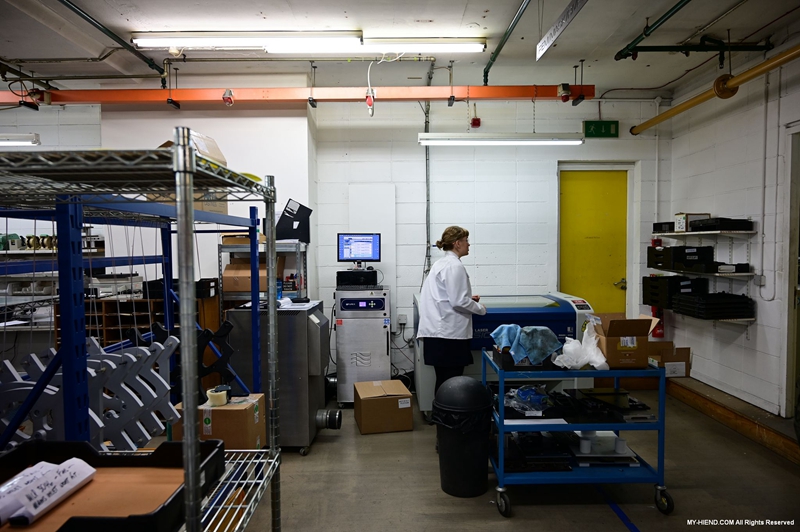

雷射打印机,Linn的相关Logo与标记都是由这打印出。

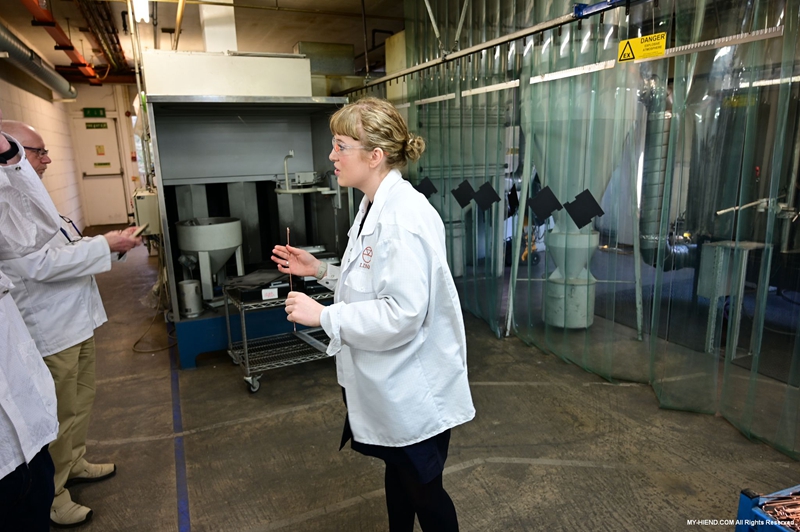

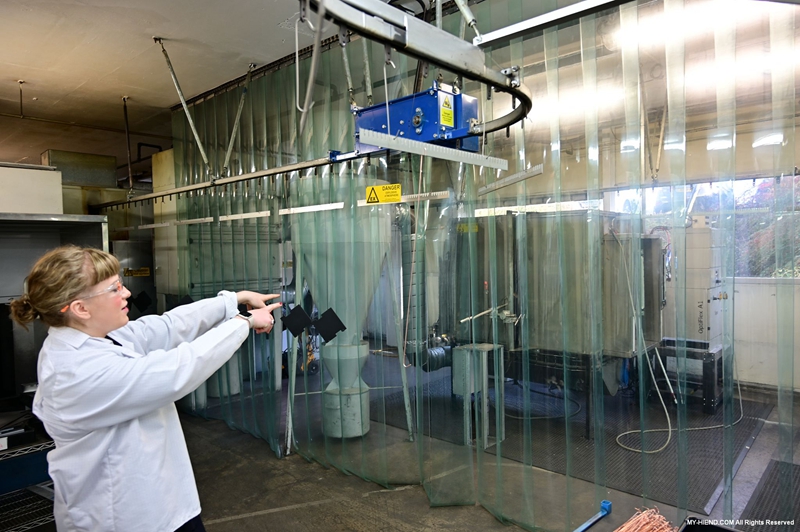

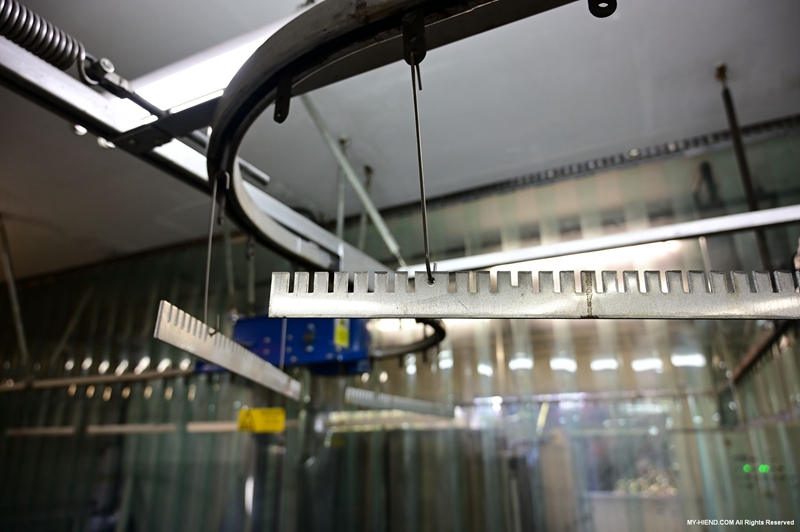

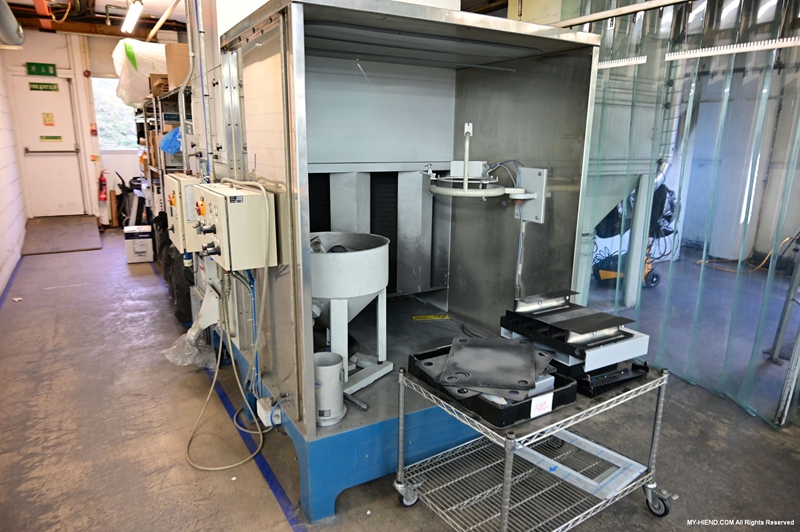

喷漆区域,利用负电与正电相吸的原理将粉状漆牢固的漆上。



挂在架上的是喷漆完成的音箱底座,此外在这区还可看到许多机器,包括早期使用的,专业清洗加工后金属的等等,就不逐一介绍了。

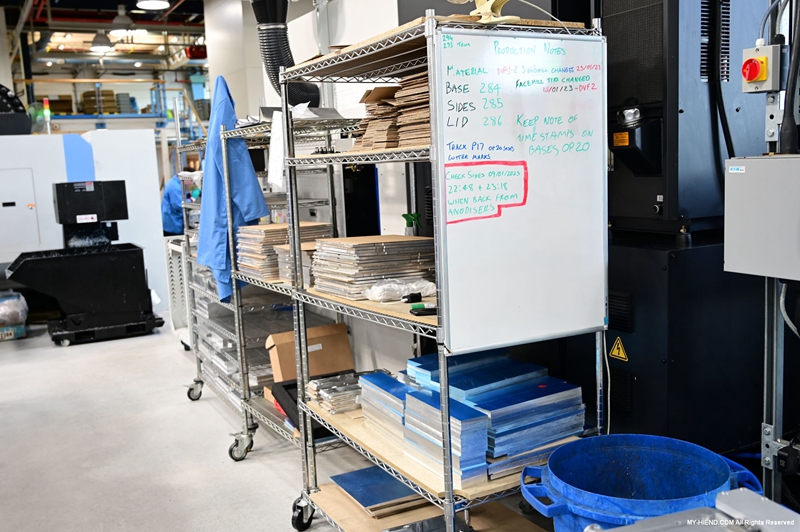

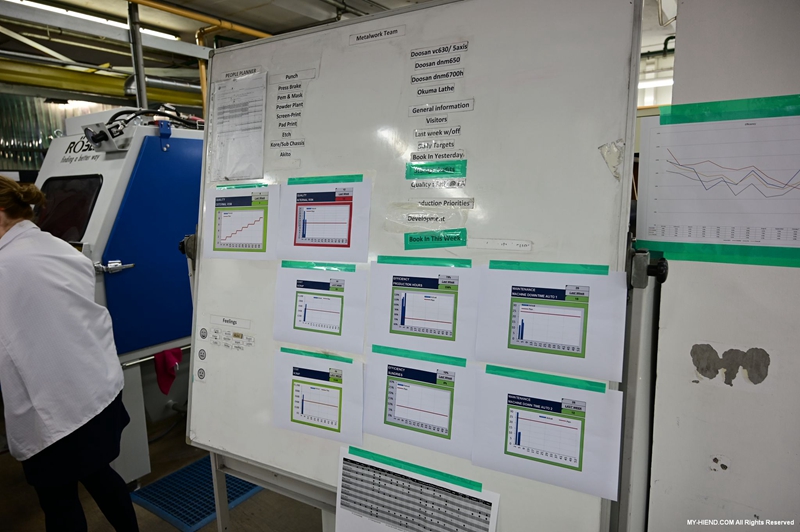

在Linn各个工作区域都可看到这样的白板,上面有着各式各样跟生产有关的信息等等。

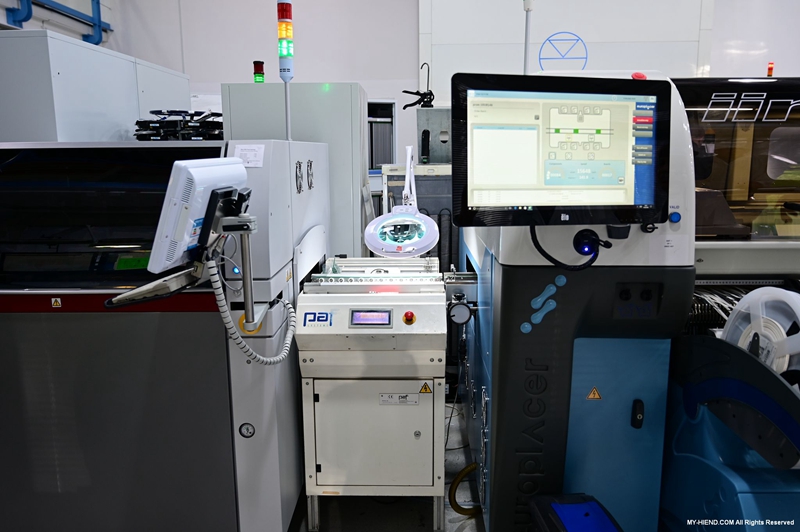

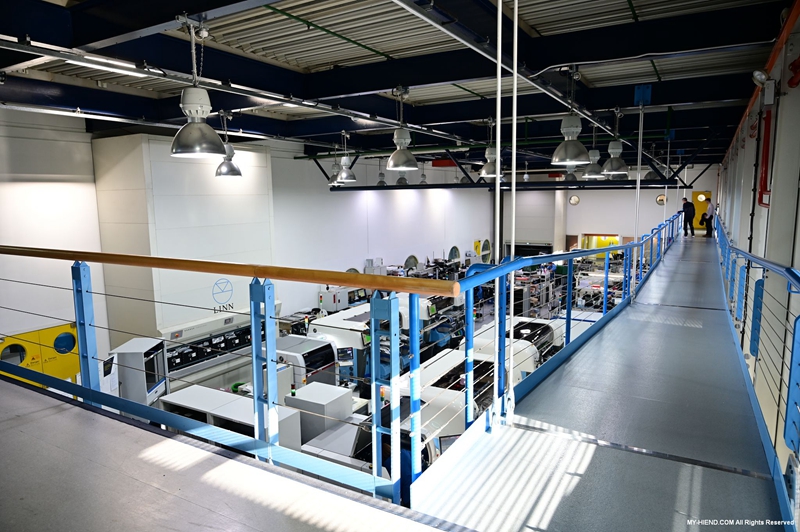

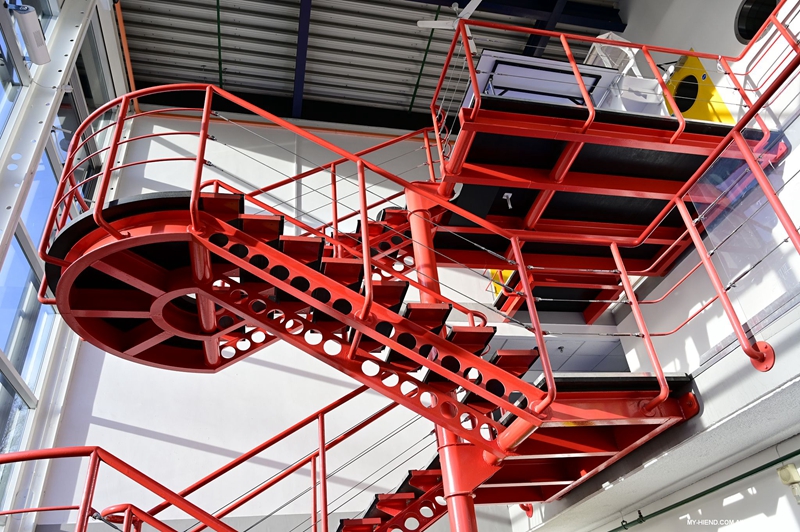

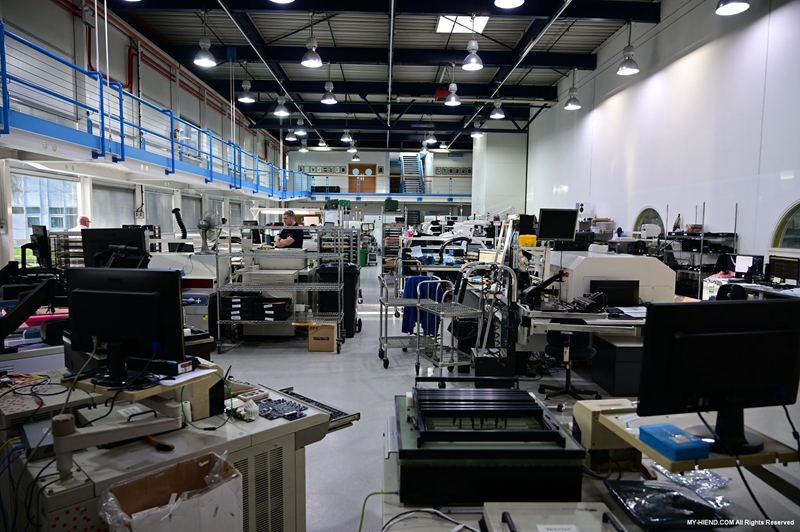

接着走上楼梯来到SMT表面黏着(Surface Mount Technology)区,这以前是Linn的办公室,不过后来不断扩充,就变成SMT专用区域,这里可看到非常多台的SMT器材,共有两条生产线,所谓SMT简单来说就是将各个组件以机器精密的方式焊接固定在线路版上,这样的好处是非常精密准确,且稳固,而Linn每条SMT生产线使用了两部SMT机器,第一部负责比较小的组件,第二部负责比较大的组件,SMT完成后就会进到一个专门蒸气加热烘干焊点(240度C)的机器确保其稳固。这些新型的SMT设备是近几年才购入,Linn投资了约1.7百万英镑。

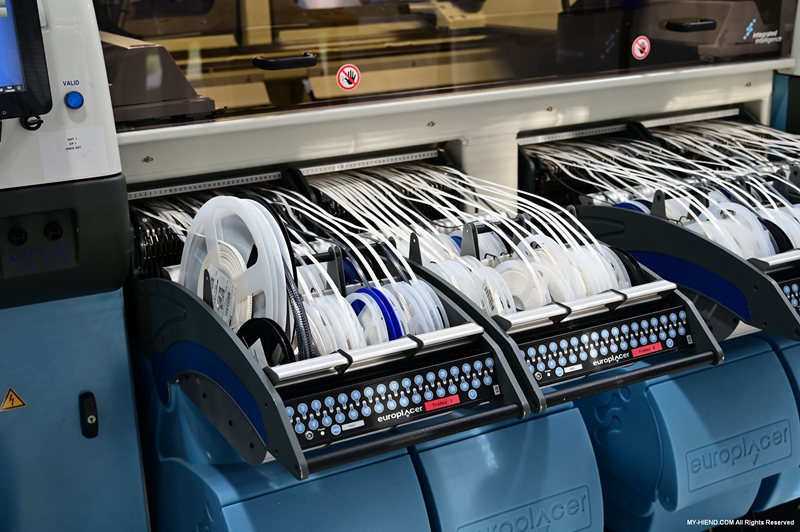

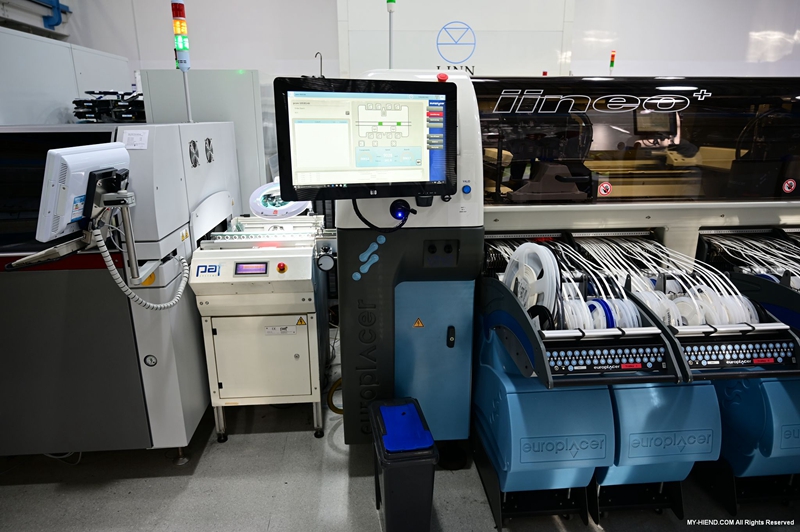

向英国Europlacer购入全新的SMT机器,之前Linn也是使用他们家的,非常耐用,使用了将近20多年以上。

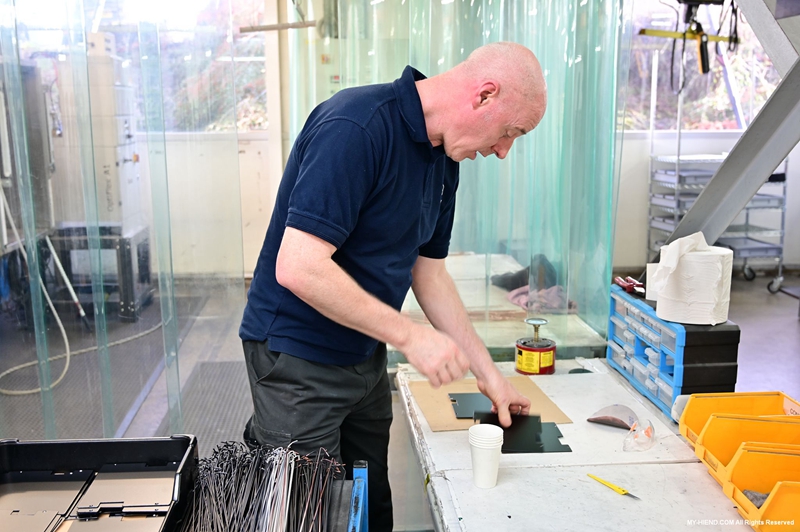

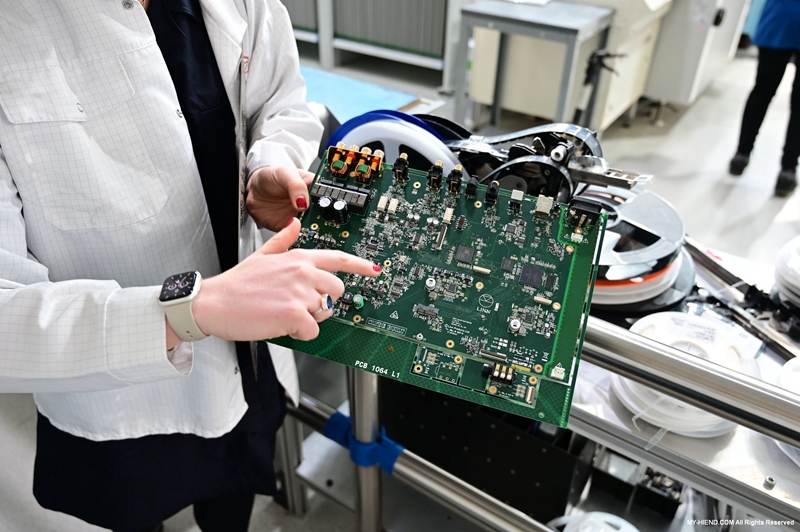

Rachel正在解释SMT的模板制作

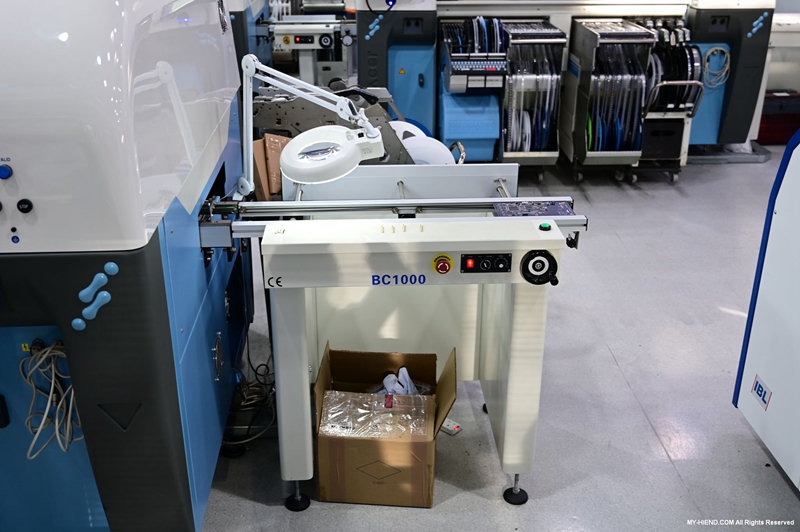

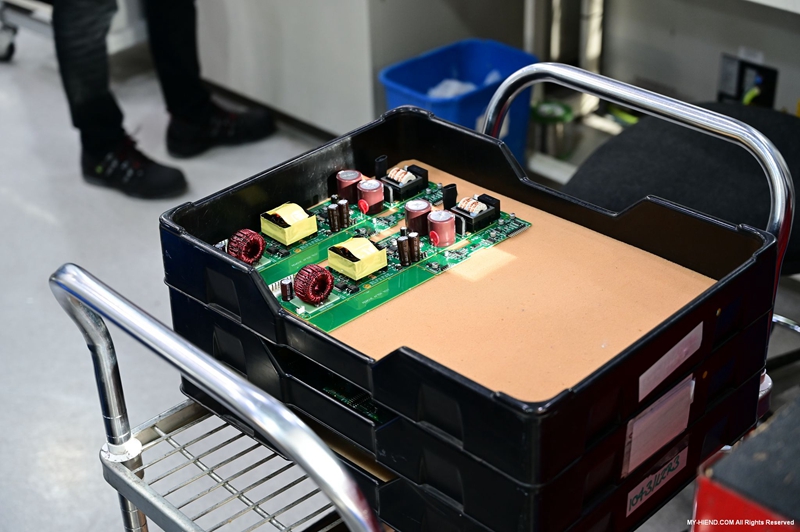

SMT出来后可初步大约检查一下。



IBL专门蒸气加热烘干焊点(240度C)的机器确保焊点稳固。

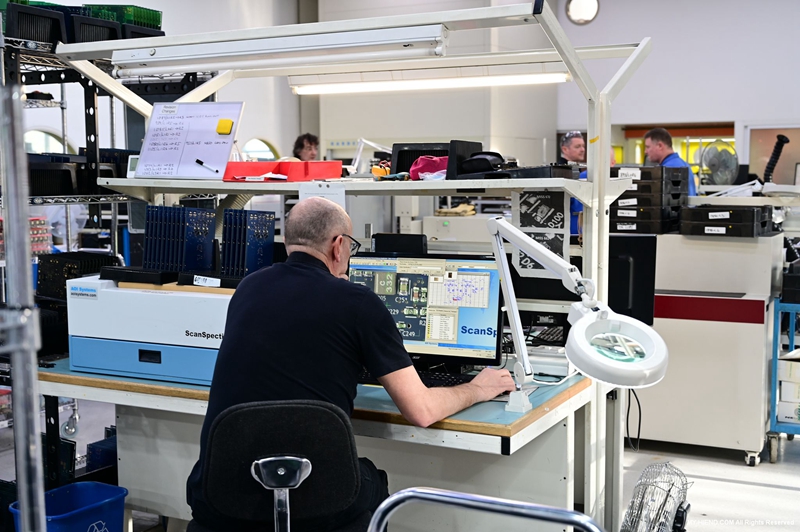

然而再精密的机器也会有误差产生,虽然只有极少可能,Linn会有专业人员对每一个安装好的线路板进行检查,其方法也非常科学,将线路板放置于专门的机器中进行扫描比对,会自动标示出有问题的地方,然后Linn的工程师再用计算机屏幕放大逐一确认,有必要时还可以用桌面的显微镜实际看看。



线路板上的黄色小箭头就是检查出有问题的地方,这纯粹是为了示范用,基本上有问题的机率非常低。



Linn的线路板上你都会看到CLYDE BUILD的字样,克莱德河 (River Clyde)为苏格兰境内的主要河流,流经第一大城市格拉斯哥市中心,创办人Ivor Tiefenbrun是超级船迷,CLYDE BUILD是向格拉斯哥引以为傲的造船工业致敬,这象征着Linn的质量保证精神。

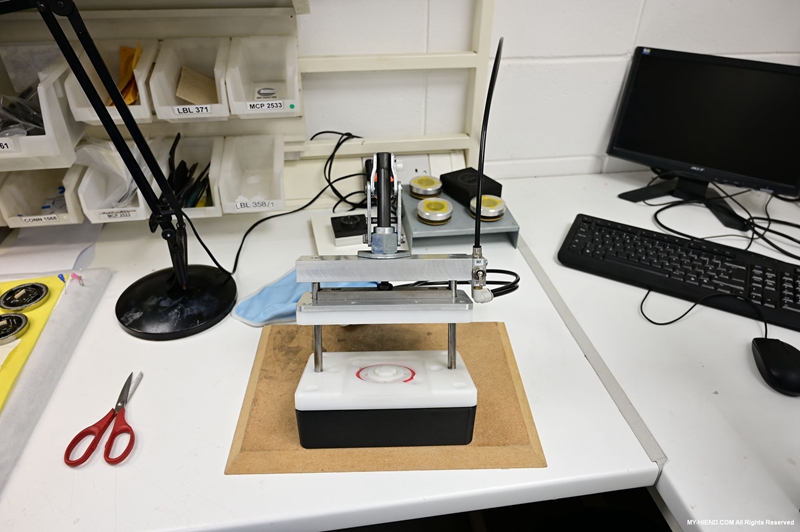

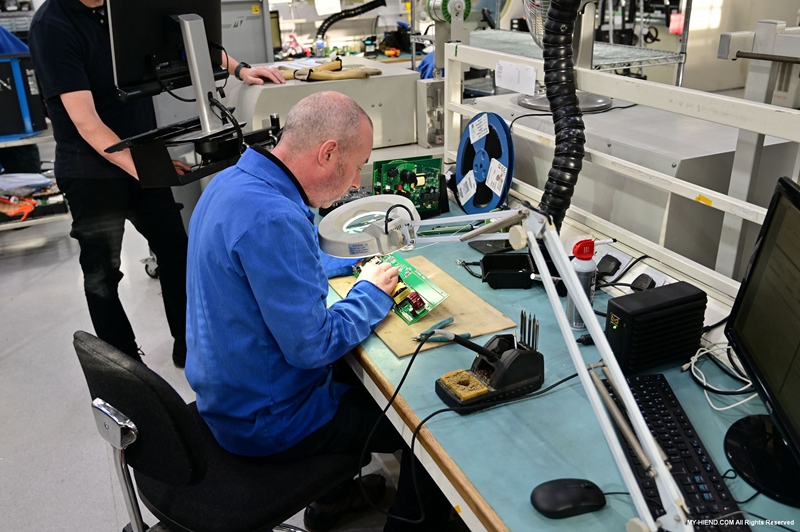

除了SMT之外,有一些比较大的组件(如端子)最后就必需用纯手工方式安装于线路板上,当然也会有一些机器辅助,包括小型的CNC与打洞焊接机等。

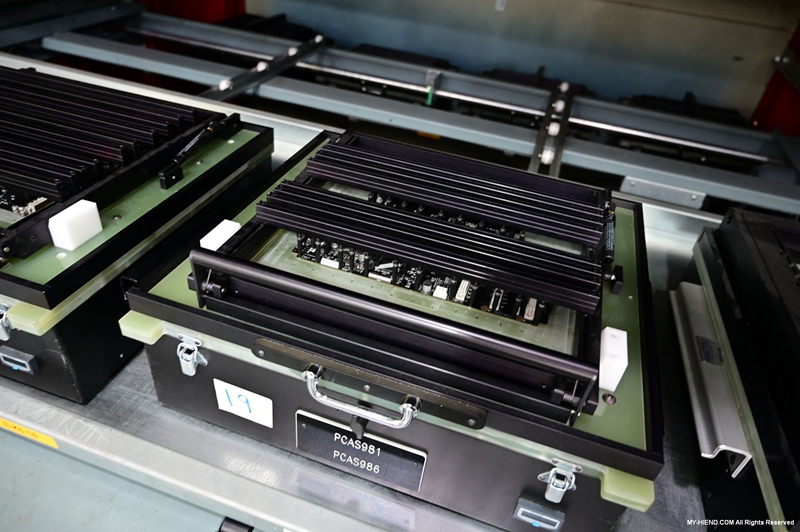

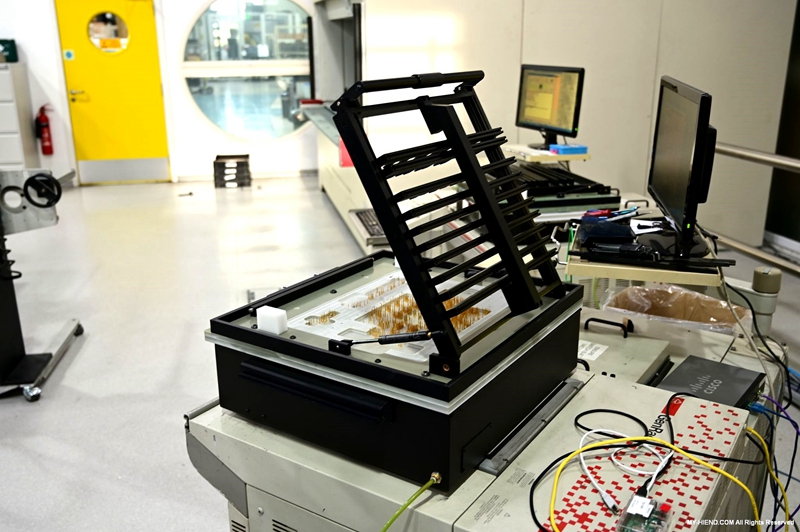

这一切完成后就会进到最后的品管阶段,进行各种电子测试,输入电压检测找出可能的问题,这些金色的针状物就是会接触到线路板的地方,检测人员确认后就会贴上QC完成的贴纸,每一个Linn的线路板都会经过这样完整、高质量的生产程序。

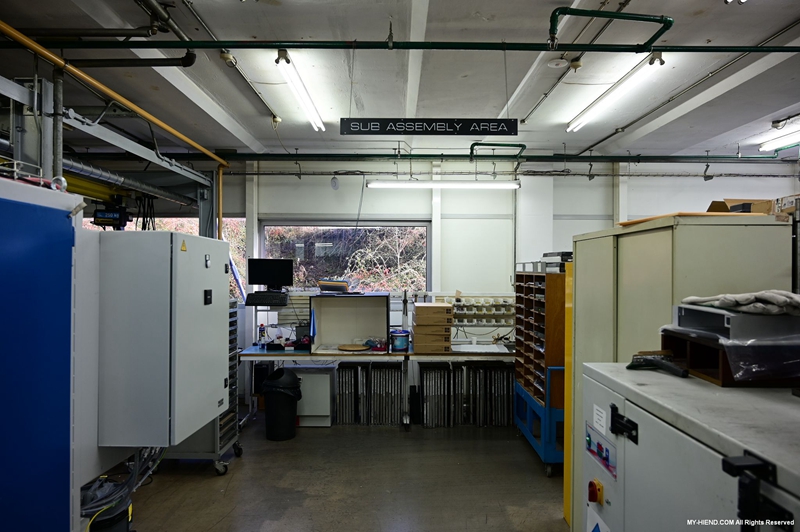

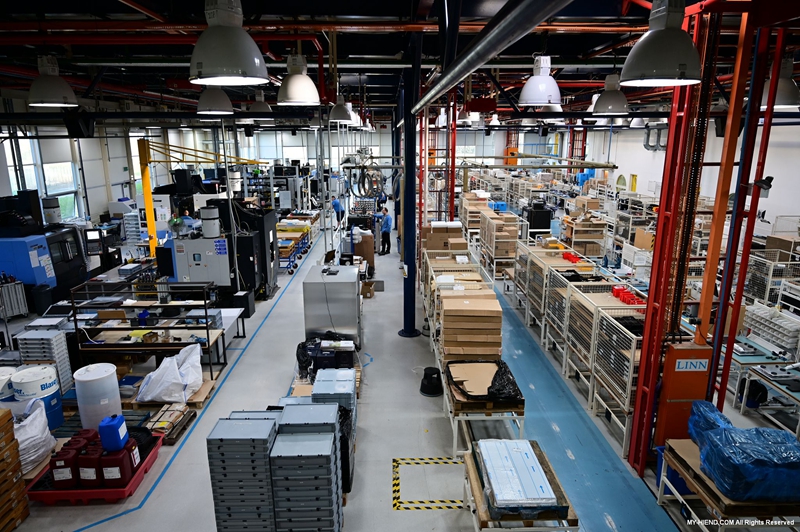

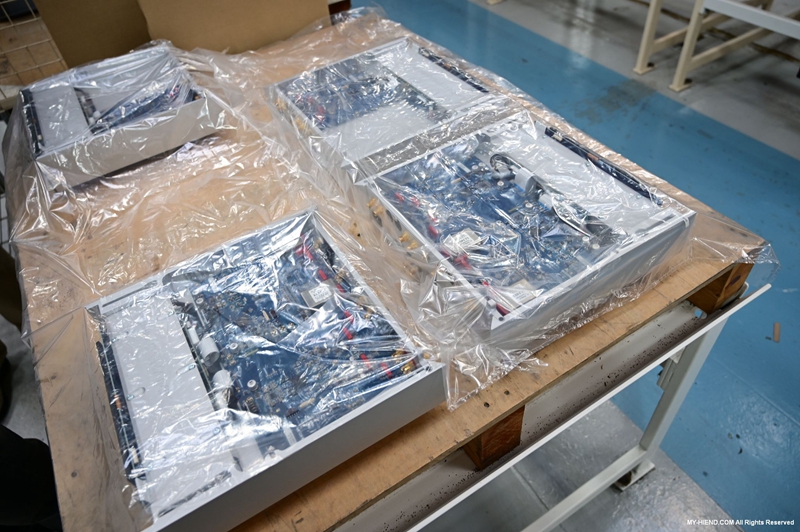

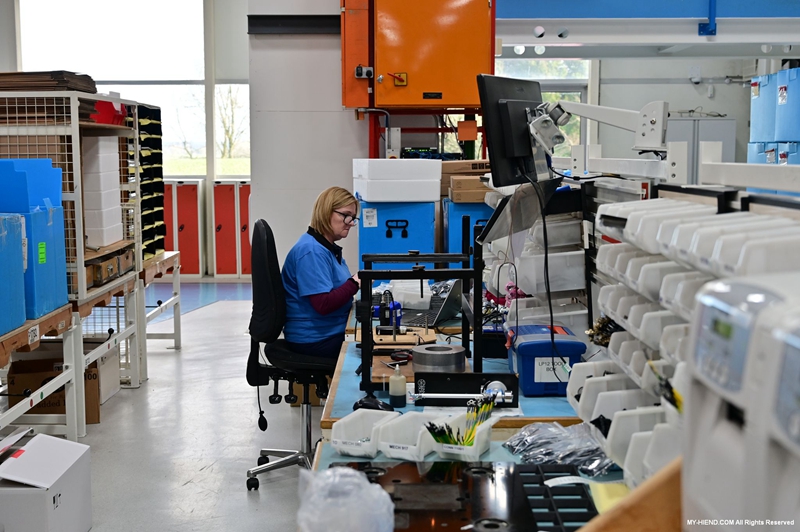

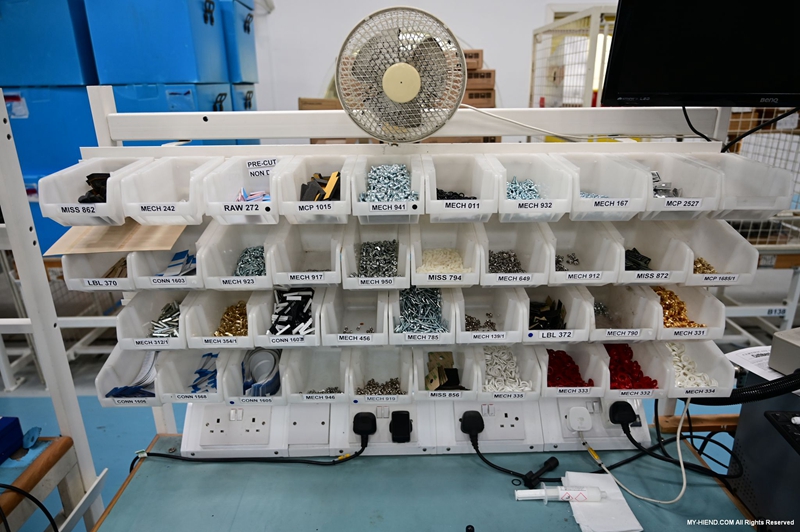

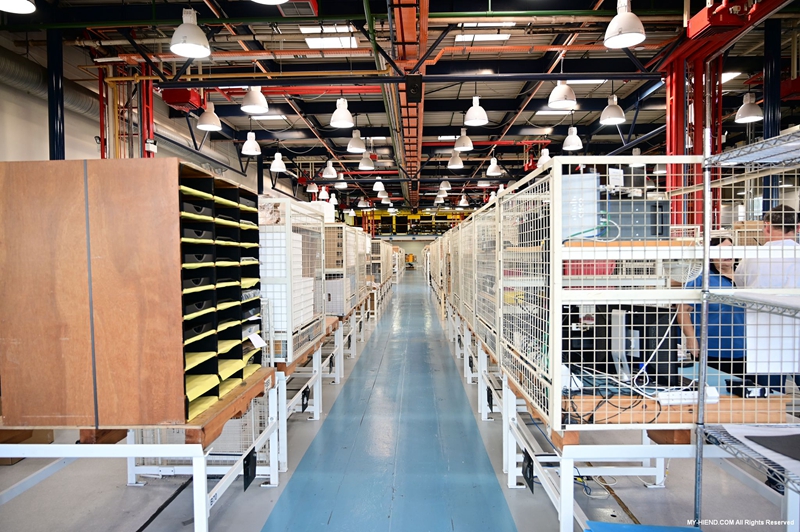

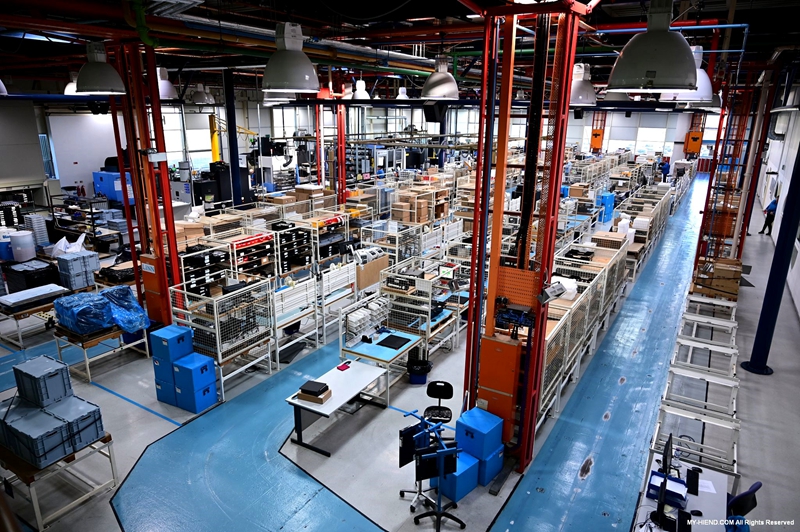

这个超级大的空间就是主要的组装生产地方,将线路与箱体结合的地方。这里有许多独立的组装空间,Linn的组装并非像一般工厂流水线一样每人只负责一样工作,而是由一个人从头到尾负责一样器材的组装,所以你会在Linn的器材上看到负责组装人的签名,这样的方式是从Linn成立以来就开始的,在每一个工作站中他会有所有组装需要的工具与组件,每个工作站都是由机器自动化运送过来(所以工作站看起来像一个一个铁龙子),可有效运用空间,相当先进,产品的升级与维修也会在此进行。

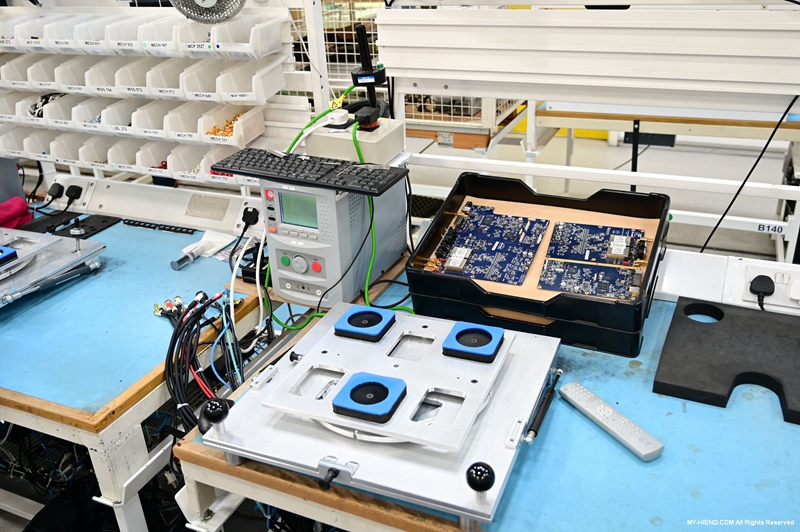

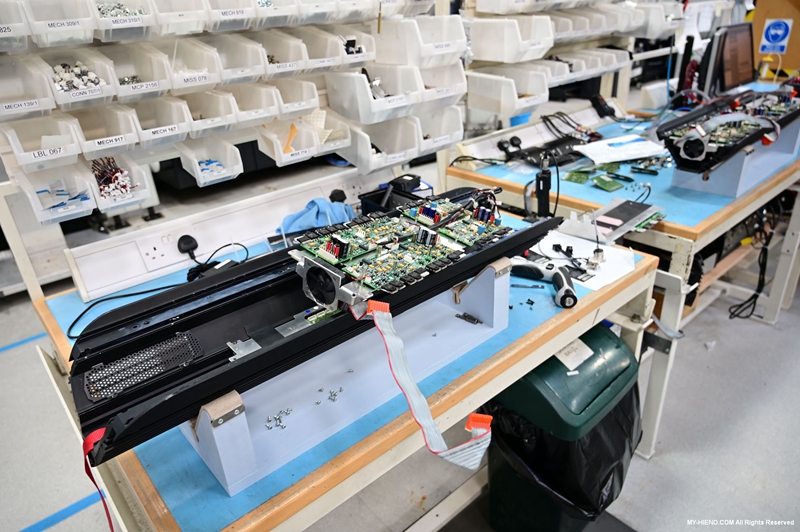

此工作区正在组装Linn DSM串流产品,屏幕上也会显示所有组装需要的信息、组件与流程。



Linn Klimax 350音箱的内部,相当精密复杂。

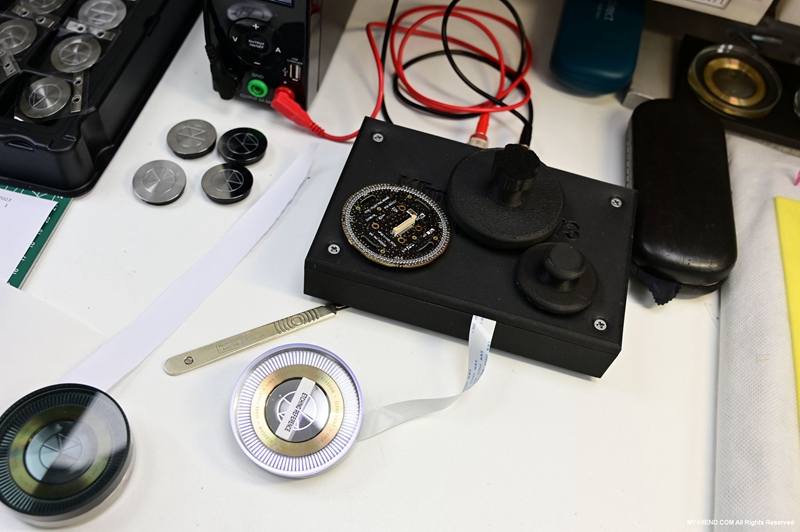

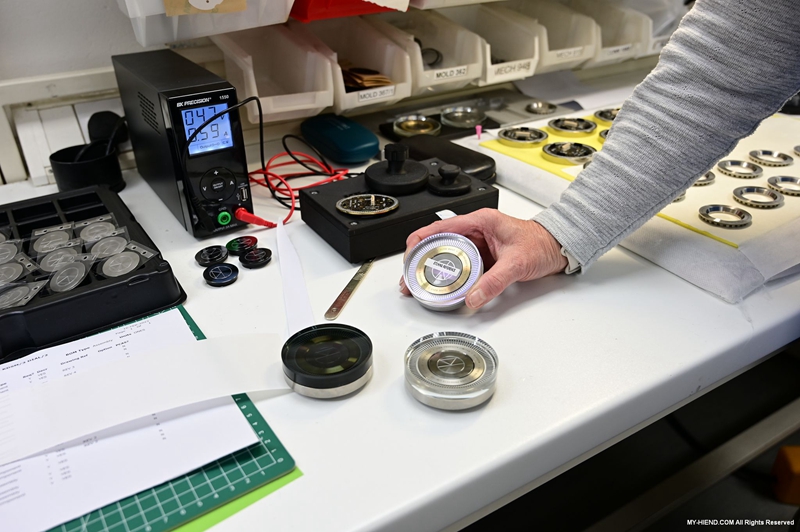

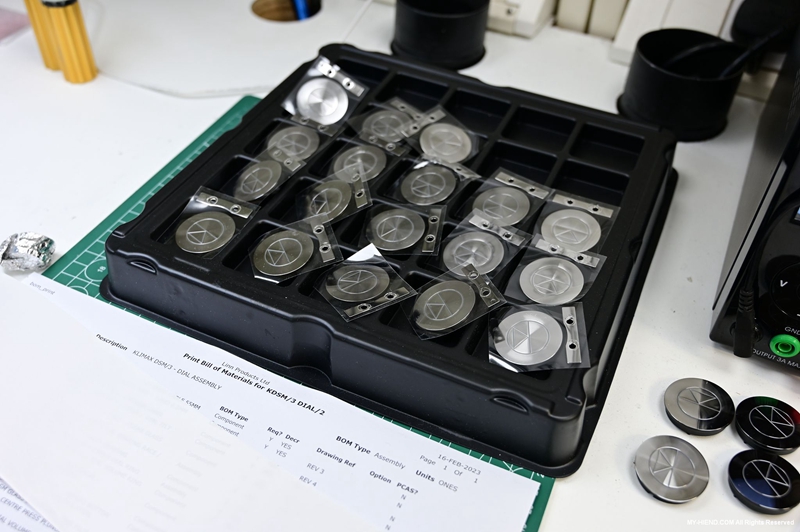

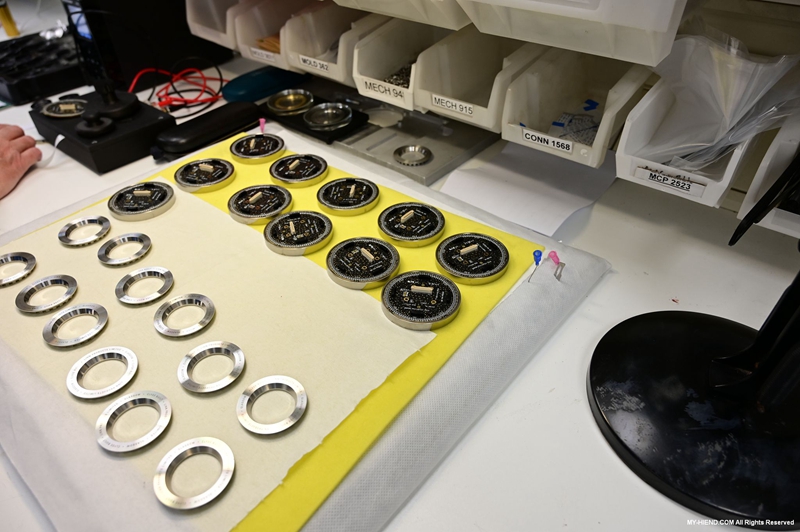

Linn的数字串流DSM上方精美的圆盘特别有一个专属的房间进行组装,其比想象中的精密复杂许多,也难怪质感非常好。

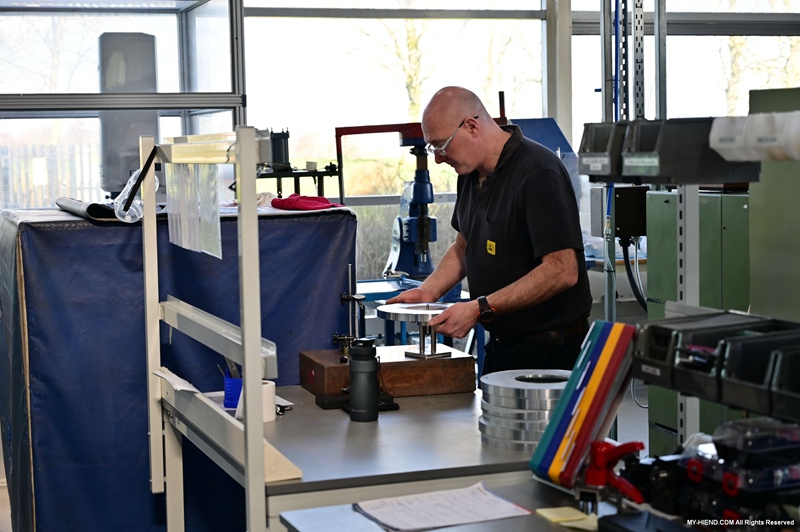

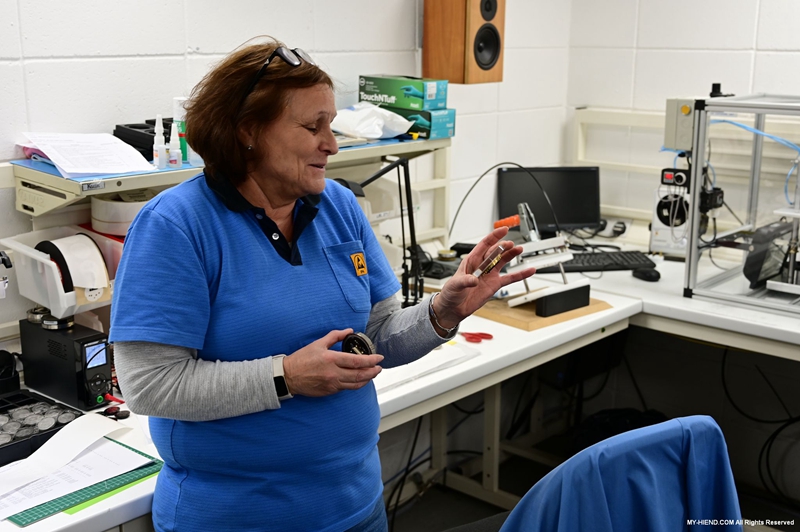

生产唱臂的专属房间



位于生产唱臂房间门外的广告牌,上面写着各种信息,每日计划、指标、训练…等等。



在这个空间最左边为CNC生产线,其包括最新购入的5轴CNC、3轴CNC、甚至最早购入的CNC设备都还有在使用(用来生产LP12的内外转盘)。

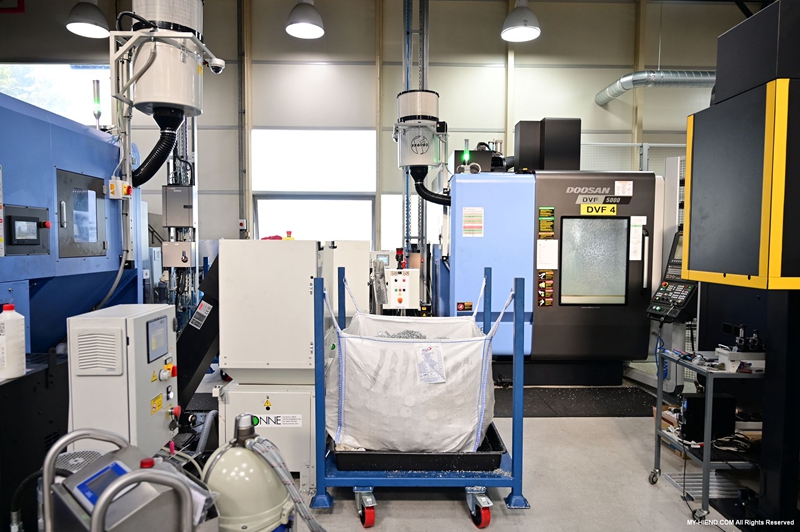

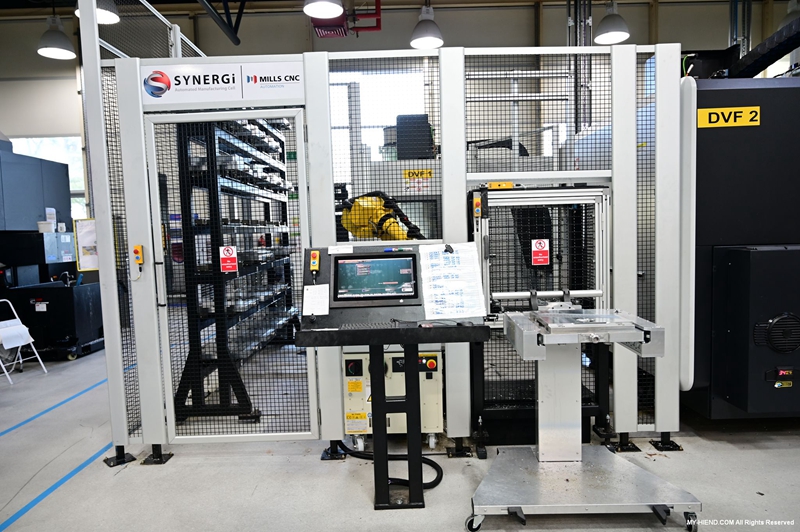

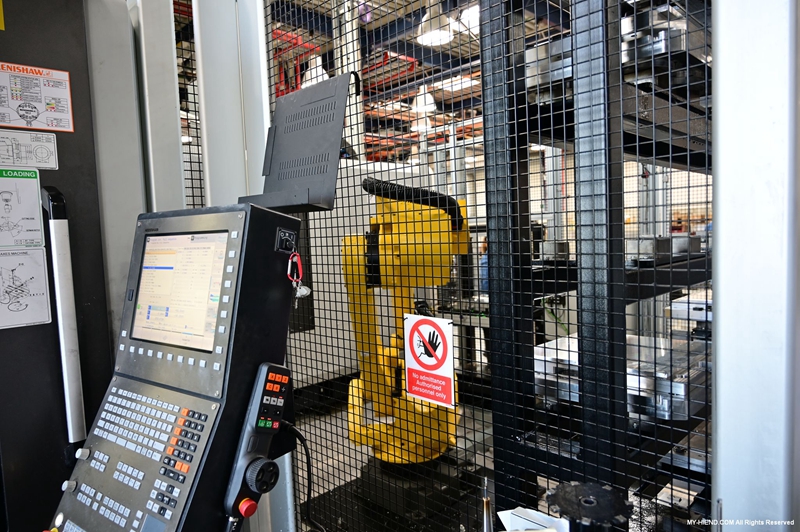

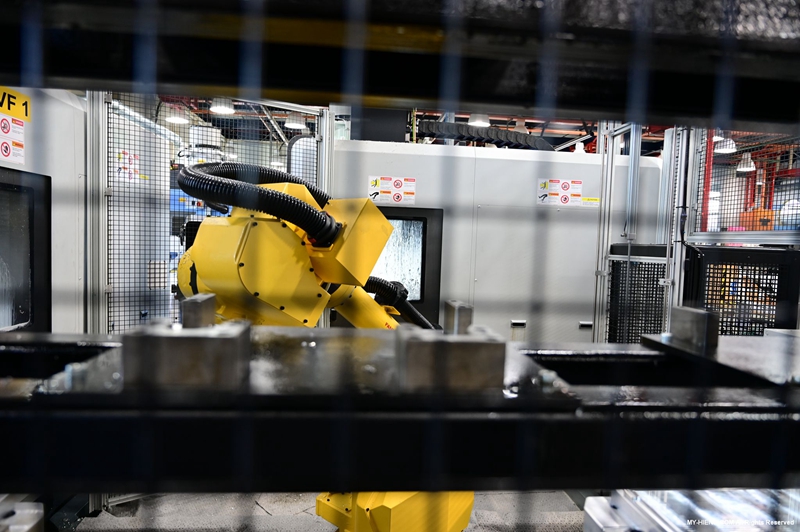

Linn巨资新购入,专为Linn量身打造的Doosan DVF 5000 5轴CNC与Fanuc 6轴自动机械组装手臂。同时间Linn亦向英国Mitutoyo购入三次元量测仪(Coordinate Measuring Machine;CMM): Crysta-Apex S-series。

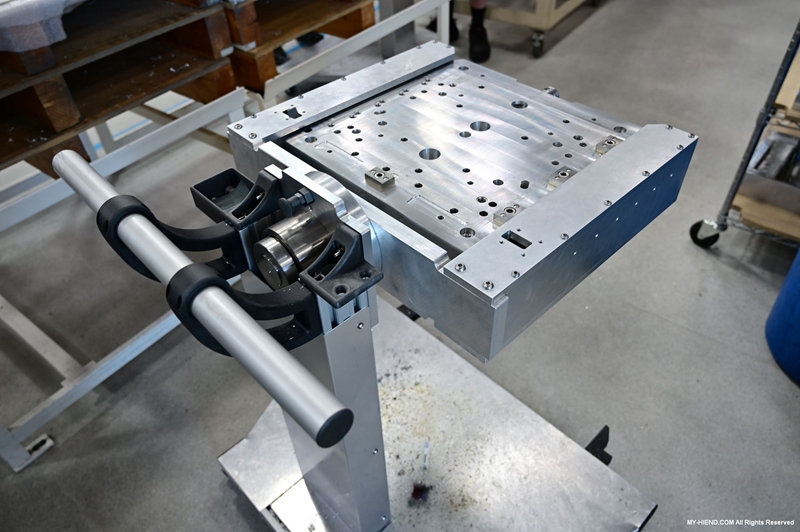

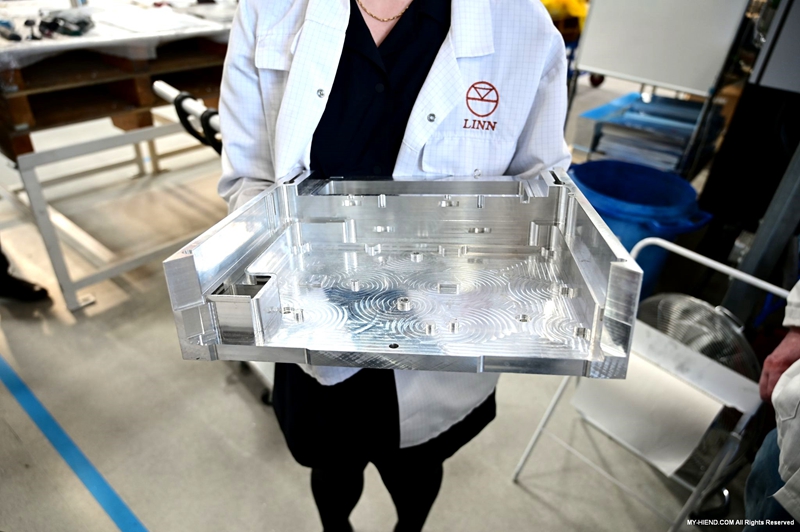

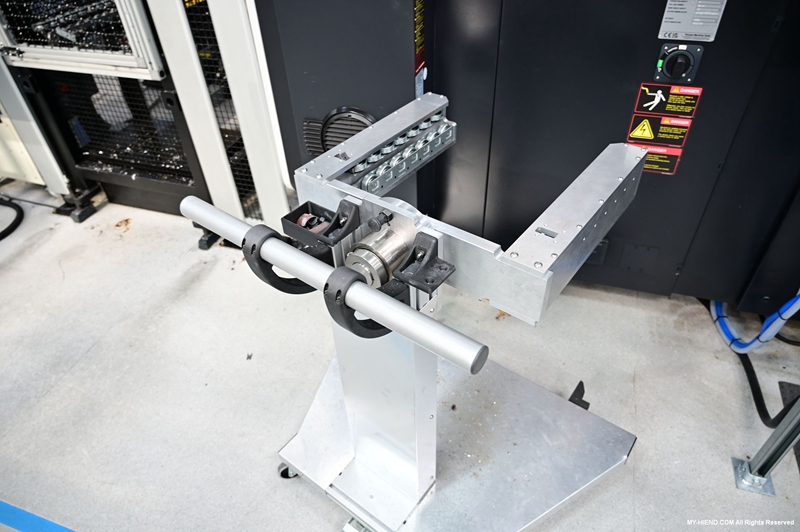

整块铝合金CNC制作出的器材本体,非常坚固,份量也非常重。

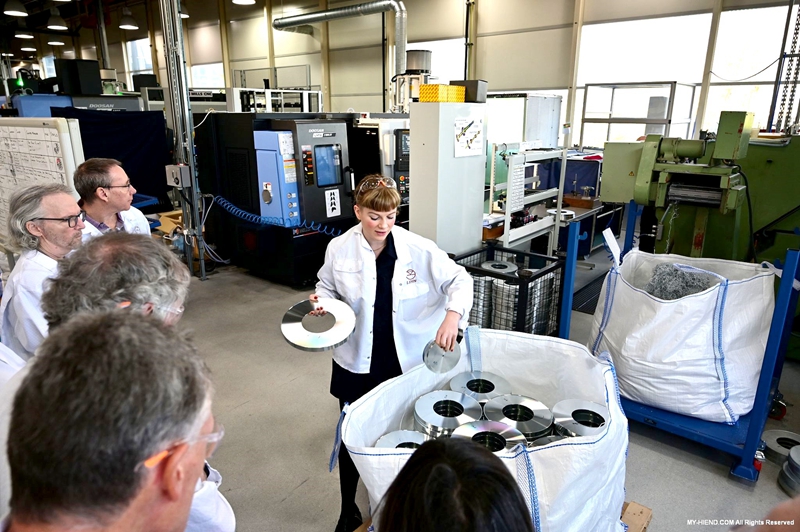

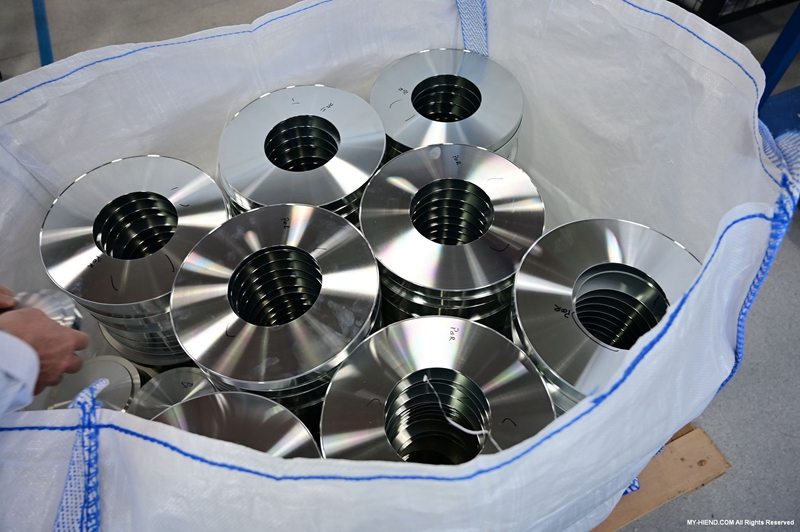

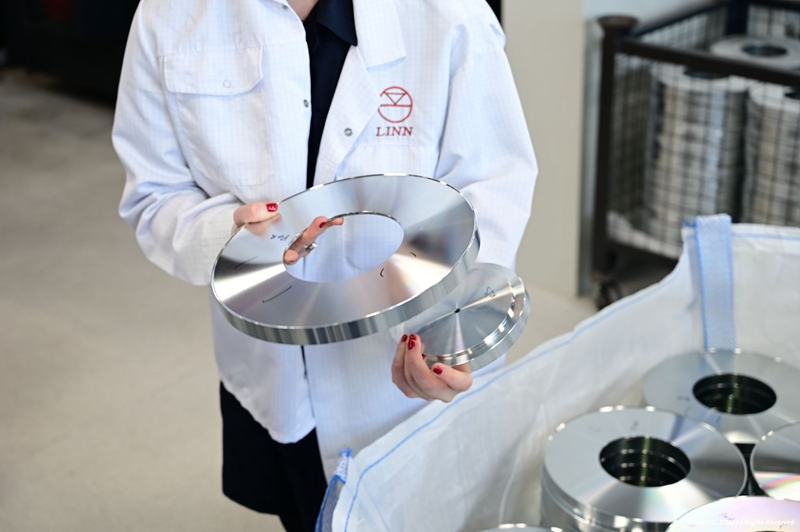

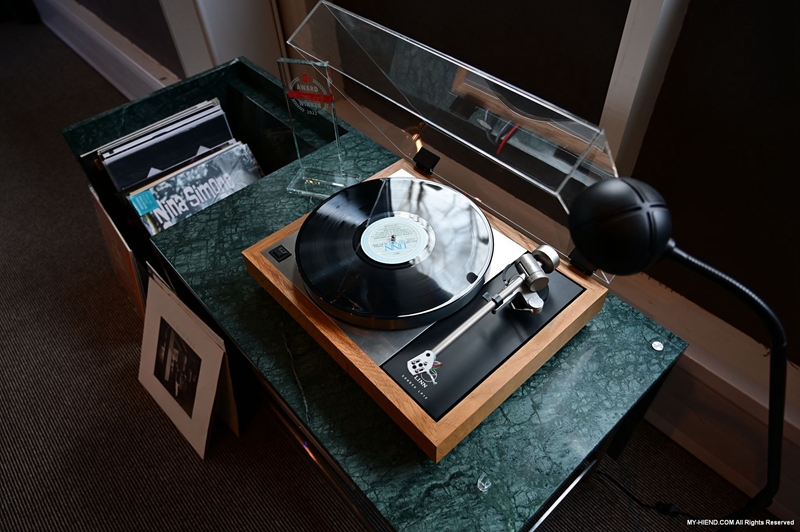

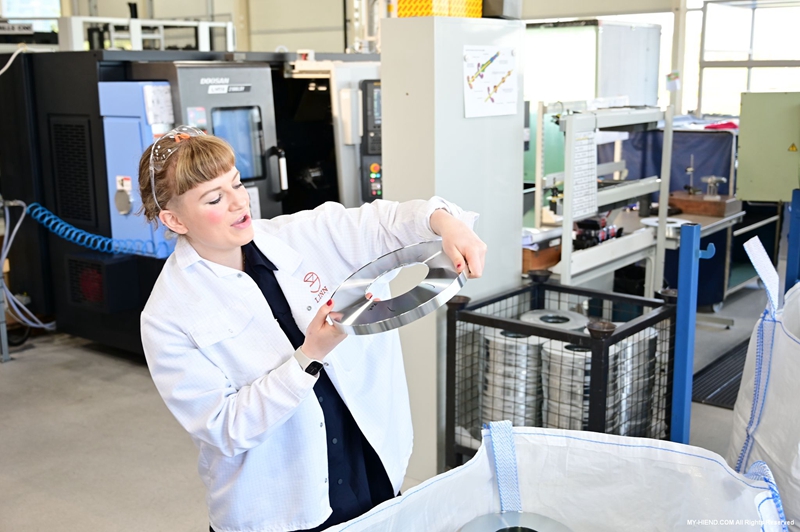

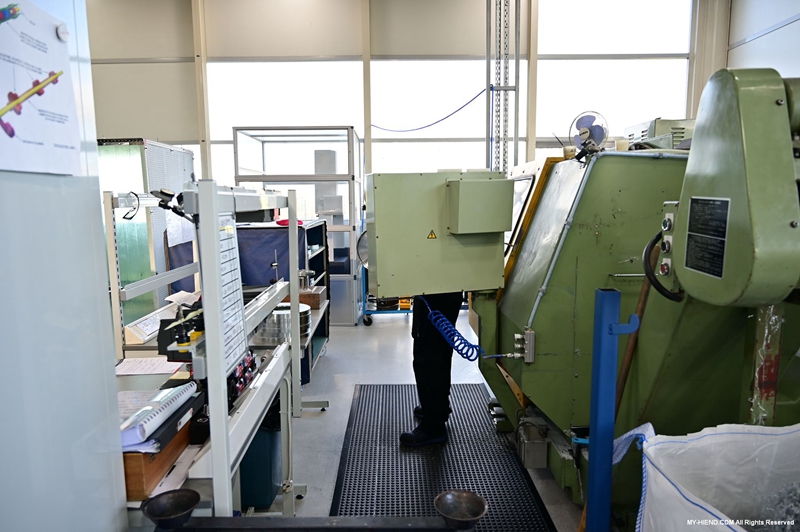

Rachel身后这部CNC就是非常古老的设备,专门用来LP12的内、外转盘,加工出来的成品依然具有很高的水平。

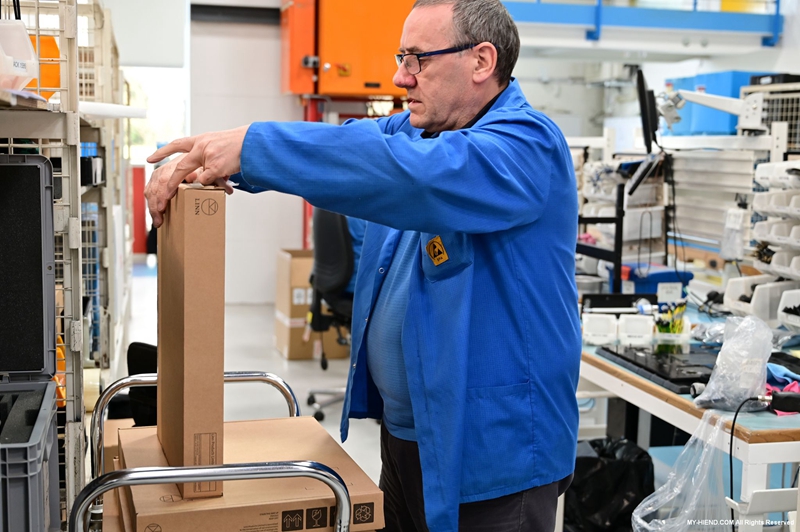

Linn设厂之初就有了全自动化仓储系统,其空间非常大,不过因为是全自动化,因此人看不到里面有多大。这里也是包装出货的地方,建档均使用Barcode条形码管理,Linn工厂距离格拉斯哥国际机场只有25分车程,相当方便。

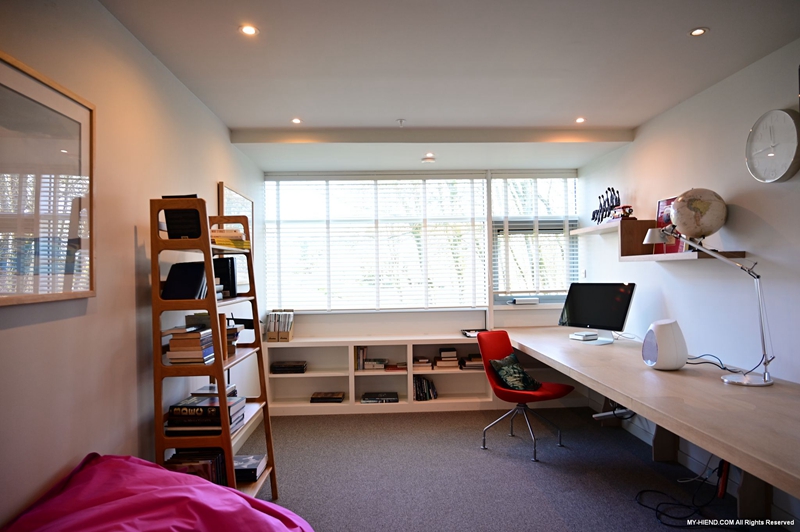

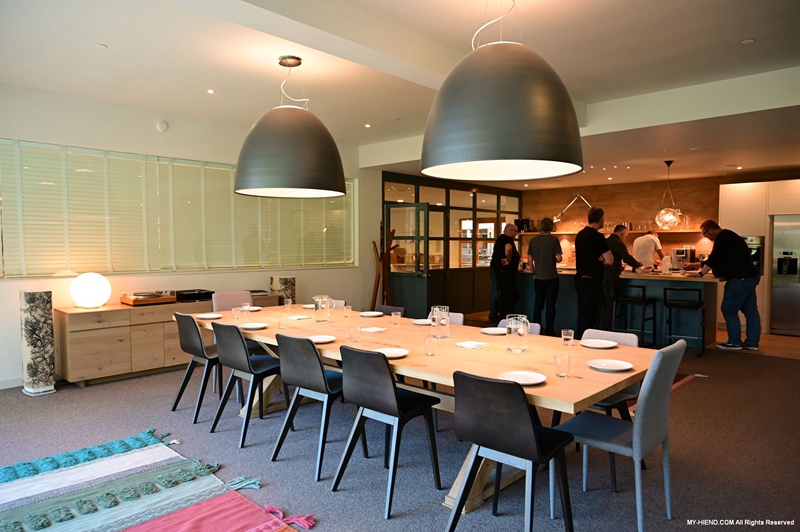

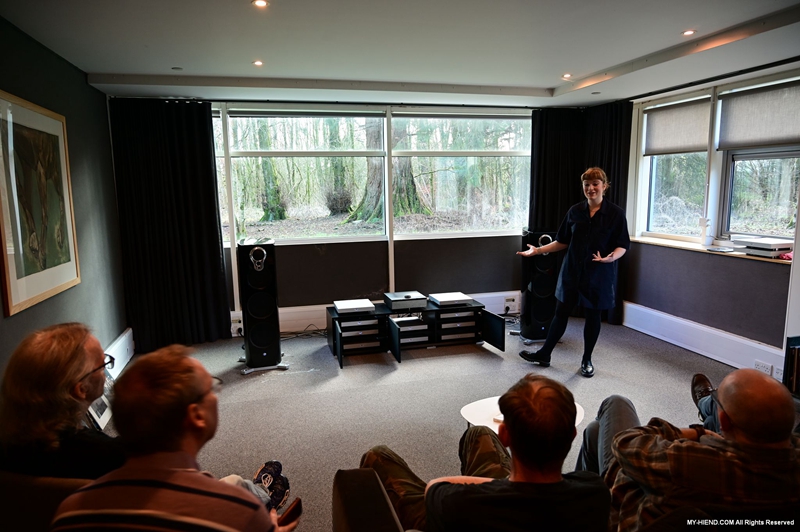

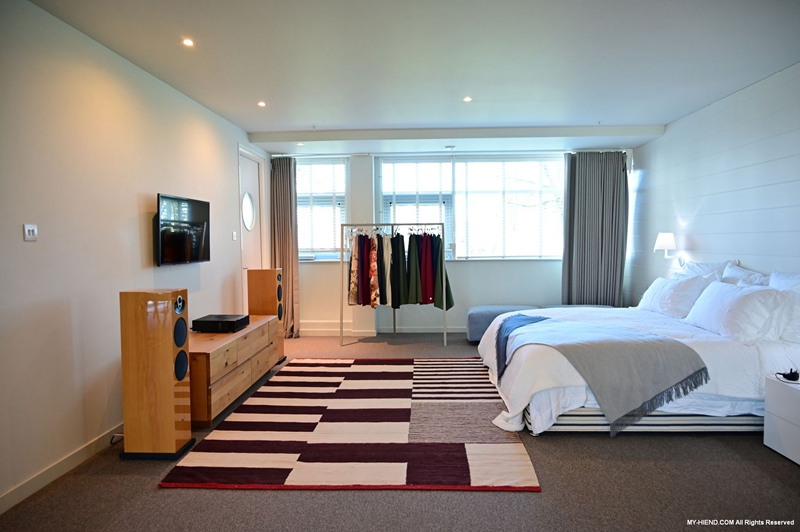

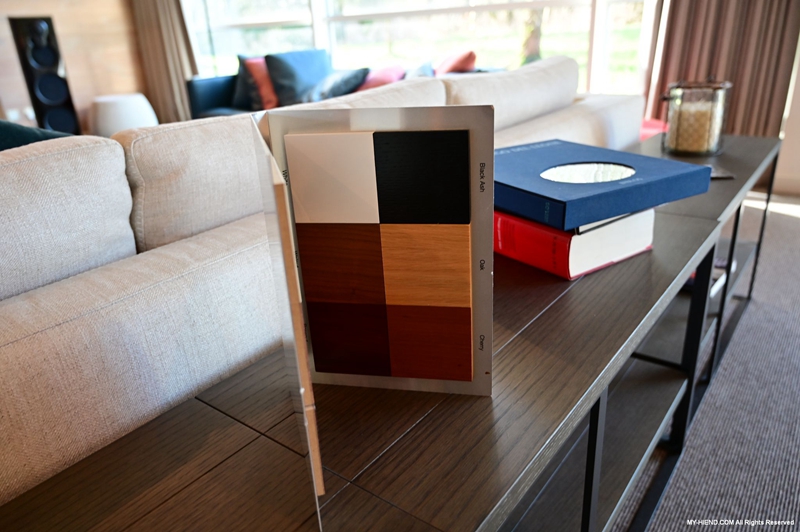

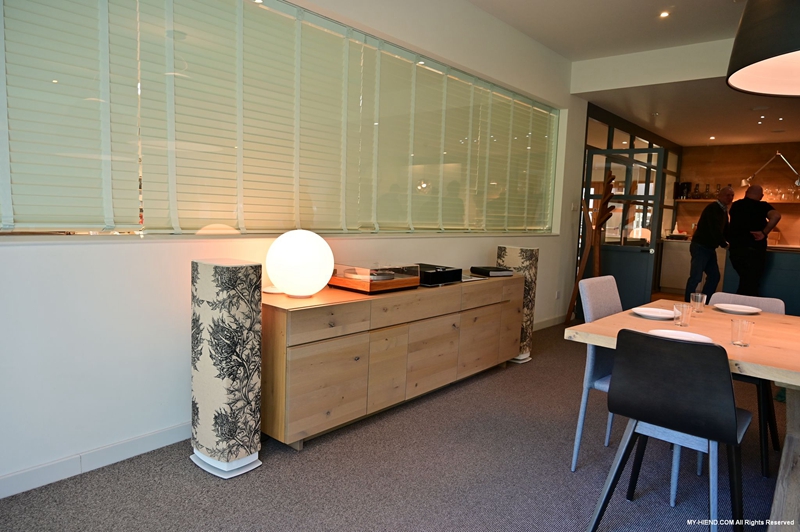

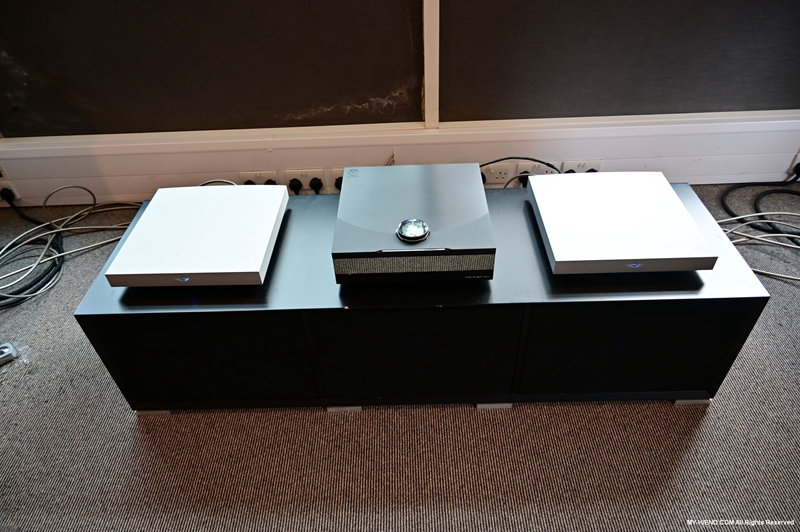

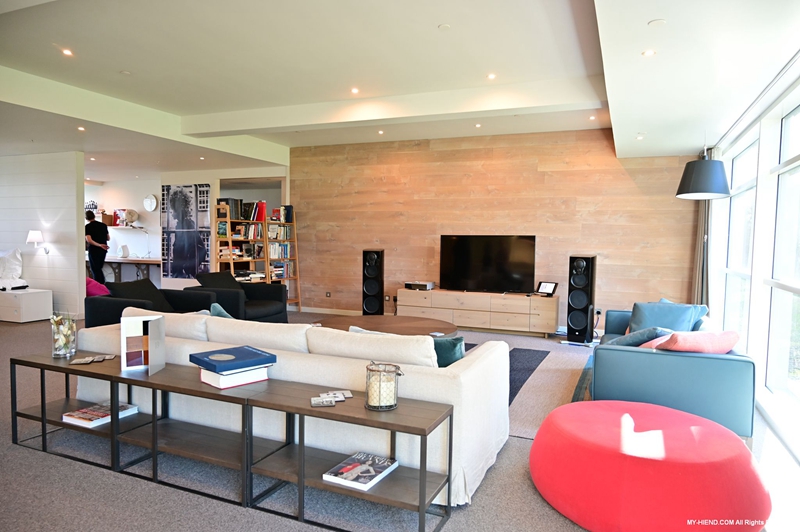

参访完了生产部份,这里也建立了完整的展示中心Linn Home,其包括一整套生活空间的各种系统、多房系统整合及一间最高等级的专属音响室,从最小的系统到最大的系统,可以明显体验其功能定位及声音表现之不同,在一片大自然森林草地中,聆听着动人的音乐,结束了本次非常丰富的访问。



Linn非常注重员工的福利与热衷参与慈善,常举办一些活动,是一个永续经营,善尽社会责任的优质企业。
