测评AUDIOVECTOR R1 ARRETÉ 书架箱

本文转载自美国音响杂志,作者:John E. Johnson, Jr.,为方便阅读采用软件翻译并有增删。

Audiovector(傲力)是一家备受推崇的丹麦扬声器公司,提供多种型号。在这次评测中,我选择了 R1 Arreté极点 书架箱。

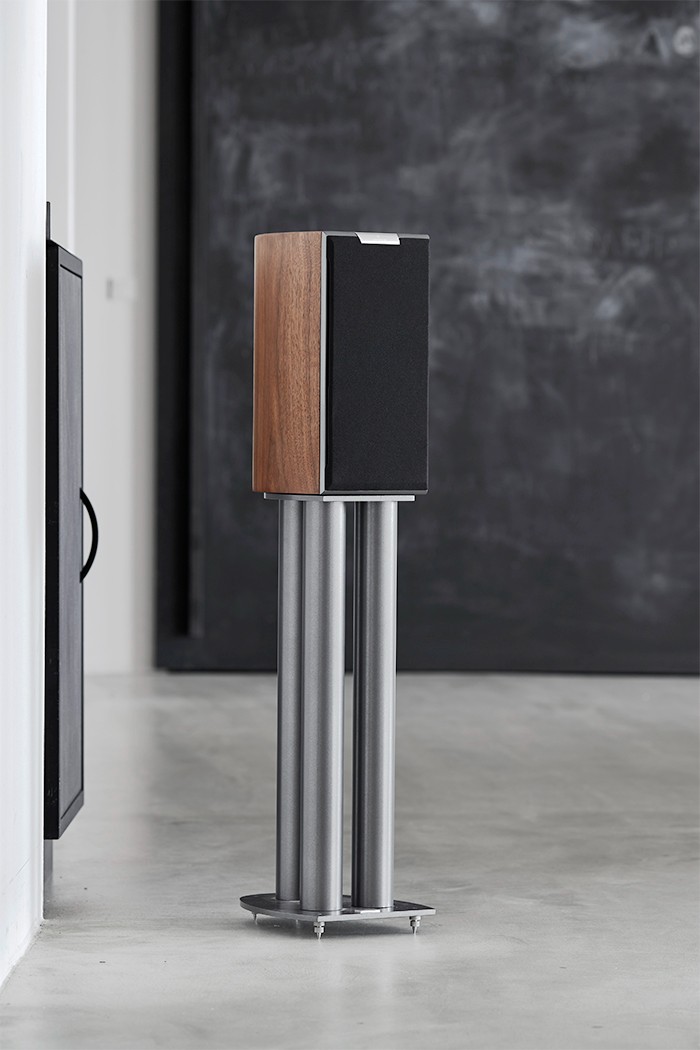

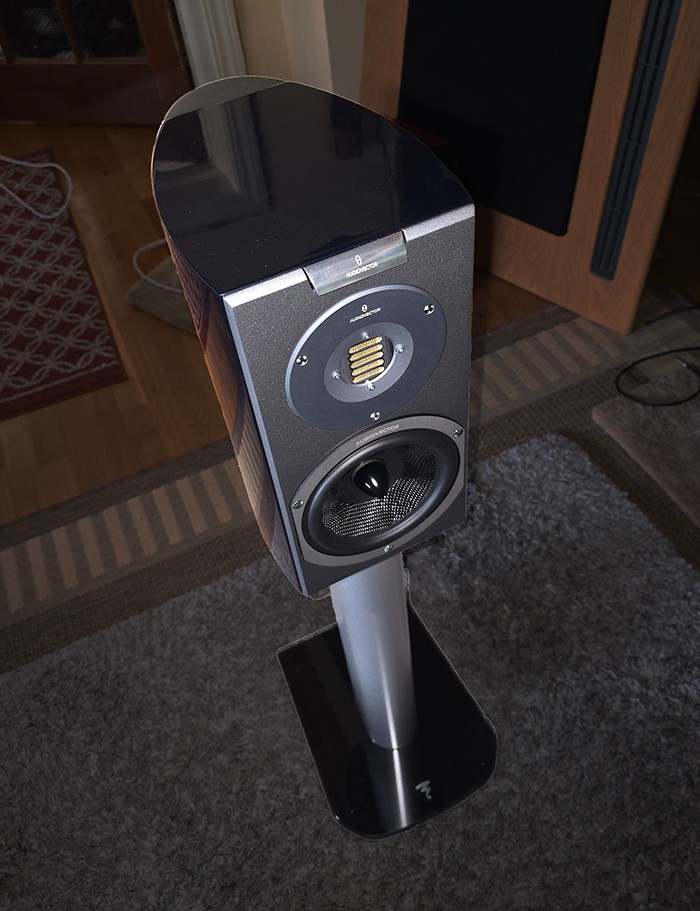

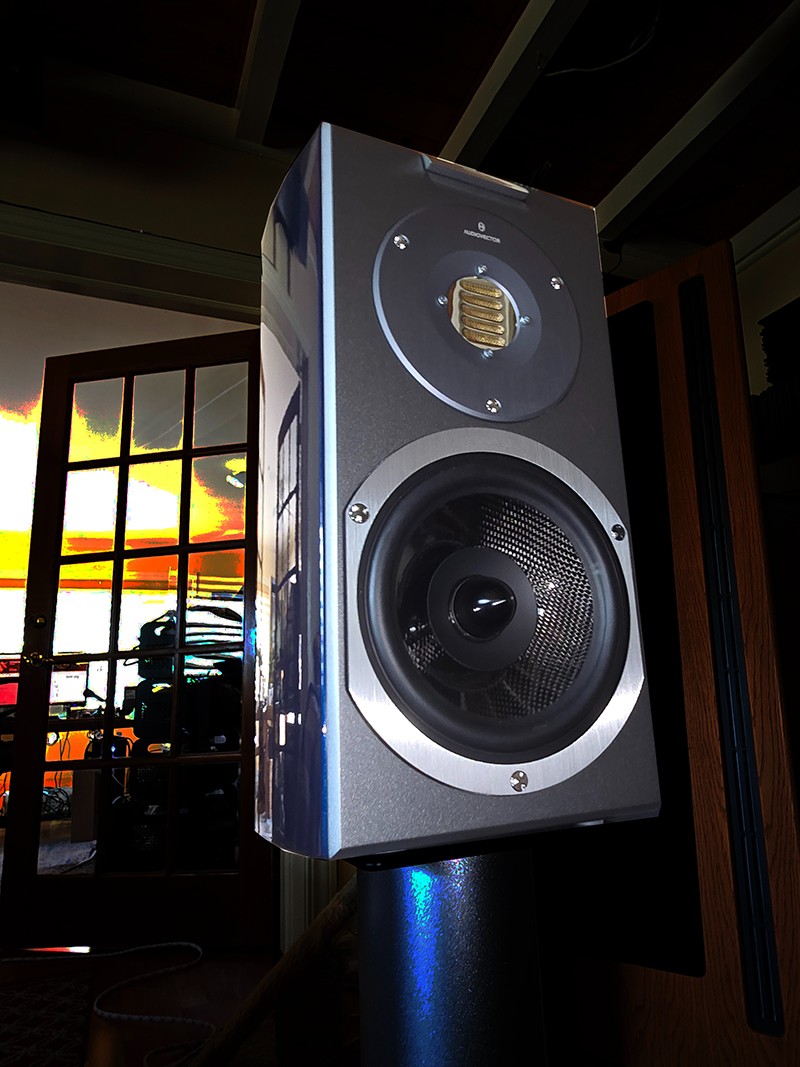

可以定制饰面颜色,评测音箱是美丽的深蓝色钢琴漆


Audiovector傲力 R1极点书架箱 亮点:

  • 精美的制造质量

  • 宏大、开扬的声音

  • 独特的接地功能


产品介绍

Audiovector 是丹麦的一家扬声器制造商,产品型号丰富。

以下是该公司的各种信息:

1979 年,Ole Klifoth 在哥本哈根创立了 Audiovector,因为他对当时市场上的扬声器感到失望。对音乐和音响充满热情,并在高保真音响行业拥有丰富经验的 Klifoth 希望为高端市场创造出自己理想中的扬声器。公司的设计理念基于 Klifoth 关于线性动态、线性相位和低压缩的想法。

当时,Klifoth 创业的愿景,是为音乐爱好者生产声音自然的扬声器,现在依然如此。创办 Audiovector 的原因正如他所说:“我找不到我梦想中的扬声器,所以我决定自己制造”。

作为一家新公司,Audiovector 凭借 “Trapeze空中飞人”扬声器成功起步,该扬声器是根据 Ole Klifoth 关于线性动态、线性相位和低压缩的理念制造的。这些理念构成了 Audiovector 的设计哲学。Audiovector 的历史通过其多年来的标志性产品得以描述。

Mads Klifoth 是 Ole 的儿子,现任 Audiovector 首席执行官。

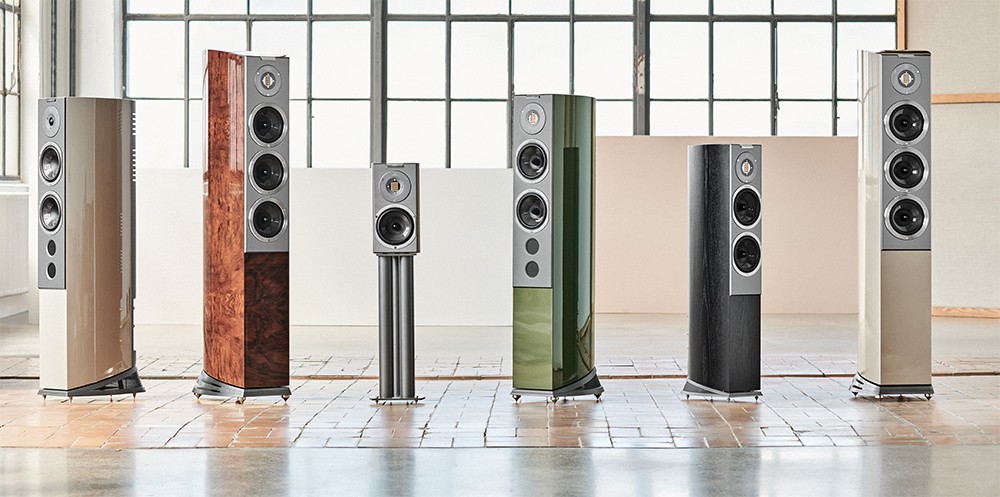

下图是R系列:


除了最左侧是R6的“签名”版本,其余均为“极点”

AUDIOVECTOR R1 ARRETÉ极点 书架式扬声器 规格

类别:

支架式

标称阻抗:

8 欧姆

驱动器类别:

两分频

功率处理:

200 瓦

带反射端口:

尺寸:

29 × 37 × 19.6 厘米

高音驱动器:

AMT(气动变压器)双向

重量:

22 磅

低音驱动器:

6.5 英寸碳纤维

中国市场指导价:

标准饰面¥53,500 元/对

频率响应:

38 Hz - 53 kHz(-6dB)

网站:

www.audiovector.com

灵敏度:

87 分贝,1 瓦 @ 1 米




设计

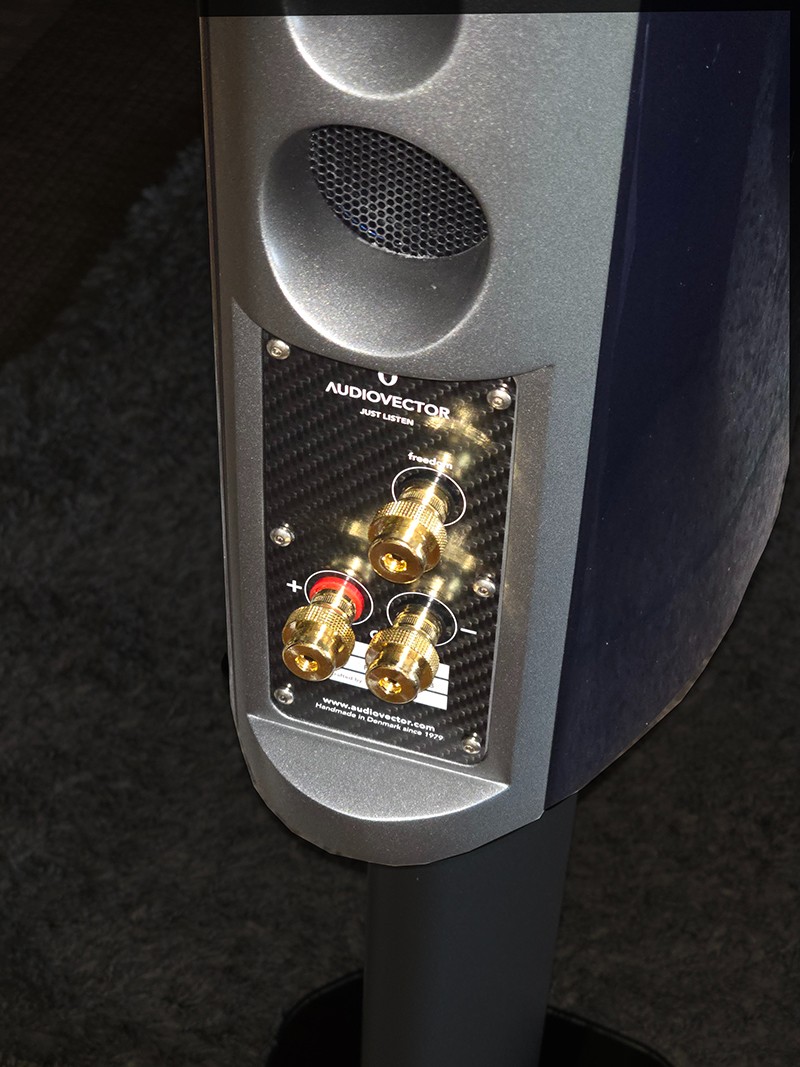

这种两分频设计采用 “水滴 ”形状,可最大限度地减少内部反射。除了后部的调谐端口外,端口上方还有一个额外的开口,可以让声音向后方投射。在下图中,您可以看到端口上有一块格网遮住了开口,从而增加了轻微的阻力。附加开口位于顶部。

R1 Arreté极点 配有磁性面罩、两个音箱线接线柱和一个用于接地线(另购件)的接线柱,选配接地线的价格为 750 美元(中国市场指导价¥5,000)。该接地线一端是仅接地极导通的交流电源插头(两个火零线极没有任何连接,只有接地极连接),插头连接两条音箱线,带香蕉插头,分别连接两个个扬声器。

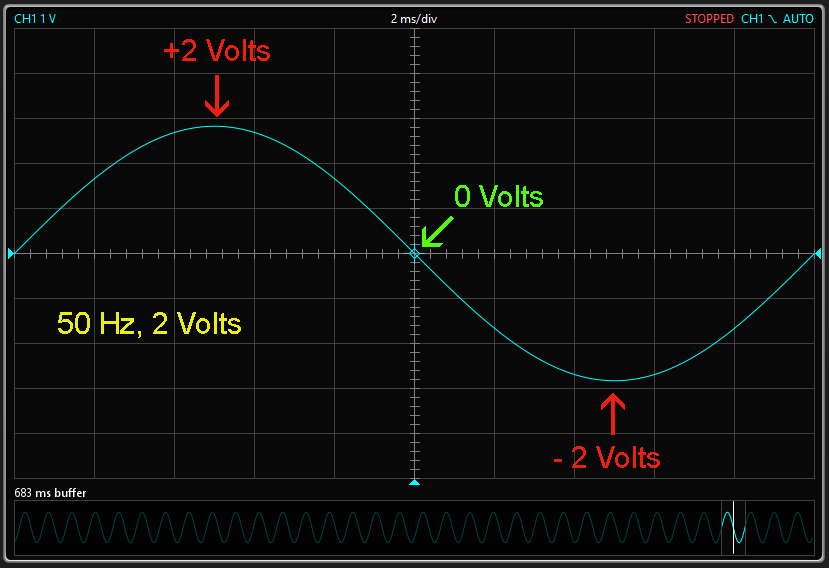

扬声器后部的接地端子,连接至箱体内部的独立分频电路,该电路与主分频板毫无关联。它的作用,是中和驱动器(主要是低音单元)音圈在惯性作用下超过音乐波形的 0 伏特点(见下图)时产生的反向 EMF 电压(EMF 代表电动势)。由于低音单元和高音单元在主分频电路中连接在一起,因此低音单元的反向 EMF 理论上可能会影响到高音。通过使用特殊的辅助接地线分频器,电动势可以作为热量消散或通过接地端子消除。高音和低音单元金属框架的机械共振频率,以及箱体共振,也有可能引起反向 EMF 电压。辅助分频器可以消散这些电压,尽管它们可能很小。


根据驱动扬声器的功率放大器的输出阻抗,这种反向电动势可以通过放大器的泄流特性消除,但无论功率放大器如何,接地电路的独立分频器也能做到这一点。与输出阻抗小于 1 欧姆的晶体管放大器相比,电子管放大器通常具有(相对)较高的输出阻抗,如 5 欧姆。

因此,具有高输出阻抗的电子管放大器,因其输出阻抗特性而无法成为泄放器,也就是所谓的低阻尼系数,扬声器驱动器(尤其是低音单元)产生的电动势会使低音单元发出 “软绵绵 ”的声音。R1 Arreté极点书架箱中的特殊分频电路,可将电动势耗尽。

至于阻尼系数 (DF) 的定义,它是负载阻抗(扬声器加导线电阻)与放大器内部输出阻抗的比值。这决定了放大器控制扬声器过冲的能力,即阻止音盆因惯性而移动的能力。

在我的试听测试中,无论接地线有什么影响,都是非常微妙的,也许会使声音更 “紧凑”(阻尼更大),但这确实需要进行双盲测试才能确保。我认为,分频器是专门为减少驱动单元之间的电气相互作用而设计的,无需接地线就能实现许多优点,因为独立的分频器能将电动势以热量的形式散发出去。

R1 Arreté极点 有四种标准表面处理可供选择:非洲红木、意大利胡桃木、黑腊木和绸缎白。定制的钢琴光泽表面需额外支付5000元人民币。

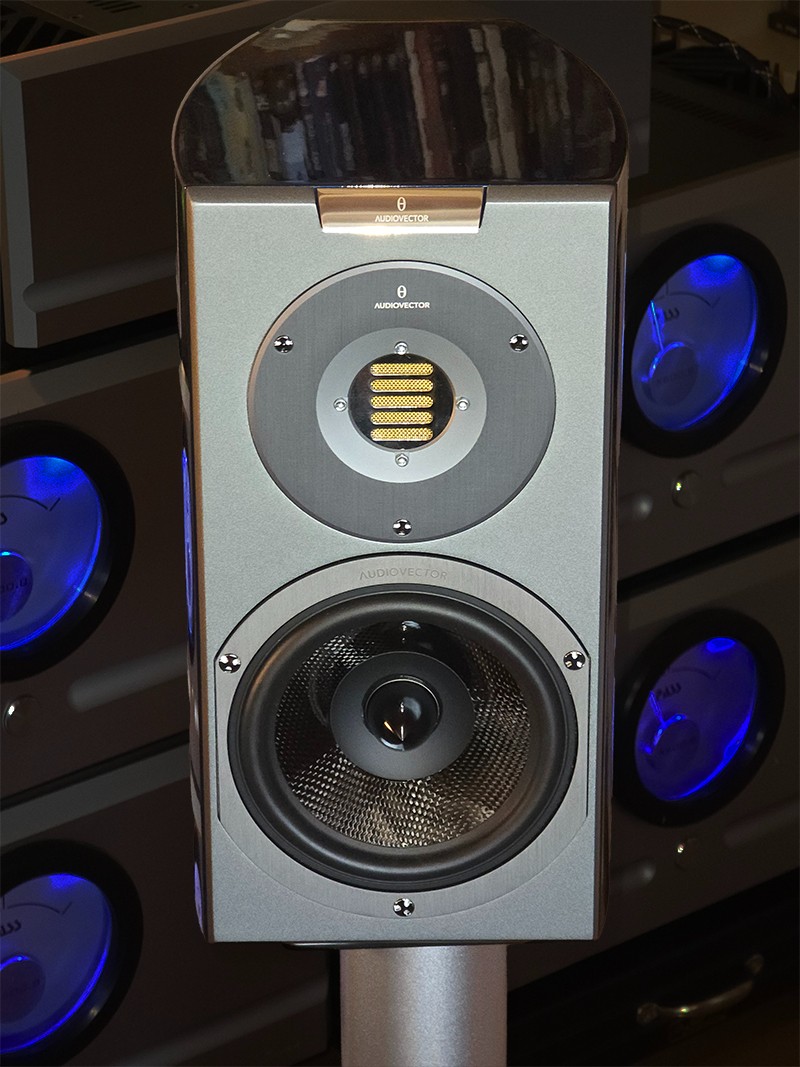

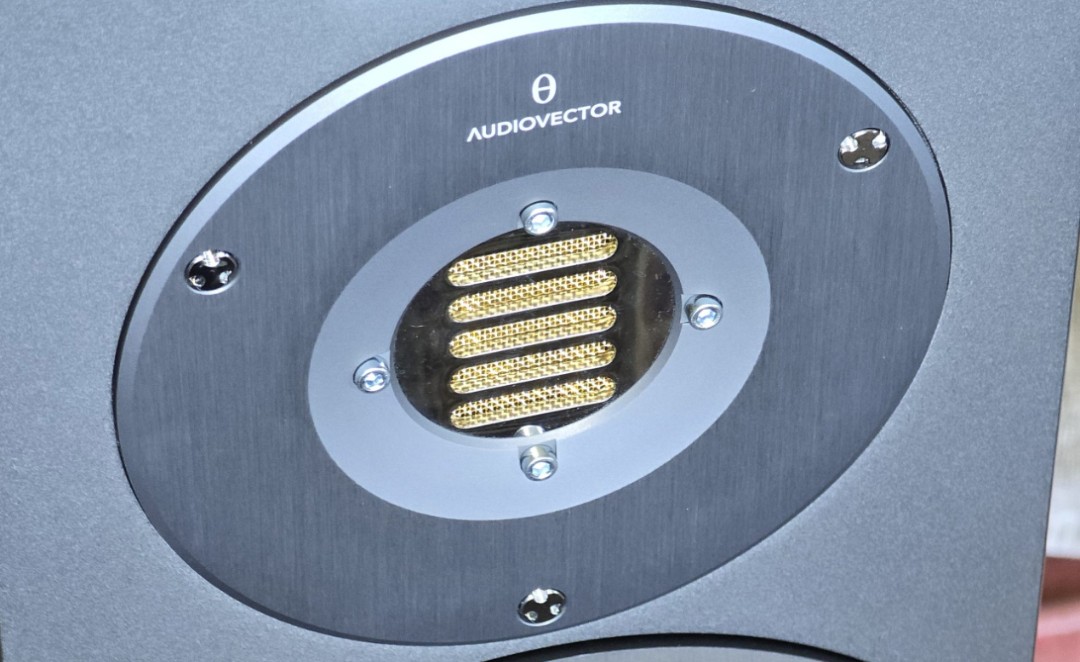

R1极点 的高音单元采用 AMT(气动高音),由 Audiovector 手工制作:


根据维基百科,与平面带状扬声器不同,AMT 的振膜是类似风琴波纹的褶皱形状。AMT 采用聚对苯二甲酸乙二醇酯(PET)薄膜制成的金属蚀刻折叠片,以垂直运动的方式横向移动空气。PET 薄膜上压印的电路路径充当音圈单元。然后,振膜(现在作为一个单元)被放置在 4 层钢制极板之间,极板呈 45°放置在一个高强度的四边形对立磁场中。气动高音的片状薄膜暴露在 180°的范围内,起到偶极扬声器的作用,同时激发前方和后方的声波。

“膜片从自身向后和向前推动的物理运动,类似于手风琴推入和拉出以通过簧片腔泵送空气时的运动,但运动范围极小。基材的质量极小,每次“摆动 ”的距离也比动圈驱动器小得多,因此偶极驱动器的响应速度极快。在这一技术方面,它与静电驱动器具有相同的特点”。

低音单元有一个 6.5英寸的碳纤维音盆,带有一个固定的相位塞(不会随音盆移动)。


下图显示了侧壁的水滴形状。箱体的木材必须经过蒸汽弯曲处理,才能达到这种效果。复杂的内部障板有助于减少反射,稳定箱体以减少共振。箱体表面涂有大量聚氨酯涂层,并经过手工抛光。这种结构是扬声器相当昂贵的原因之一。它们的制造非常耗时。




使用


我使用 Qobuz 高分辨率流媒体演示 Audiovector R1 Arreté极点 书架箱,并将实验室级声卡作为前级搭配Parasound JC 1+ 单声道功率放大器。


我打算不再发布大量新专辑封面图,因为我所寻找的声音对我来说是标准化的。聆听者对声音的看法取决于偏好、使用的各种设备、聆听者的房间,以及聆听测试所选择的音乐。这些因素在不同听者之间都不一致,因此不同评论者之间的听力测试不可能等同,因为变数太多。如果仅使用新发行的专辑进行听力测试,听者可能会听出某些声音的重现能力存在差异,这是因为他(她)最近使用自己的参考设备听到的录音,与他(她)使用上次评测的扬声器听到的录音存在差异。因此,最好以一组 “标准 ”录音为主要聆听对象,因为这些录音具有广泛的音色,如小提琴、钢琴、深沉的低音、男声和女声。当然,也可以聆听新发行的唱片,但主要应根据这套标准唱片来发表意见。

下面的图表展示了我的 “标准 ”专辑,我通过使用不同的评测产品多次聆听这些专辑,知道它们应该听起来是什么样的。



音特网
沙发

  Re



我希望简单明了地表达我的主观意见。工作台测试对我来说更为重要,因为只有这些测试结果才能在不同地方的测试人员之间进行复制。这是科学方法的基本原则。


以下是我对 Audiovector R1 Arreté极点 书架箱 的试听意见,我用它们听了很多音乐,将它们用作立体声扬声器,并将它们用作家庭影院的前置左右声道扬声器:

1 - 播放声音响亮,无明显失真。是的

2 - 小提琴声音干净自然 - 是,边缘瞬态效果极佳

3 - 甜美的高端音质,而不是尖锐、刺激的声音 -

4 - 人声自然 -

5 - 音质细腻 - 是,高音单元失真小

6 - 高音量时的拥塞 - 在书架箱的合理范围内

7 - 中音凹陷 -

8 - 咝声 - /

9 - 低音强劲有力 -

10 - 低音澎湃 - 有一些,但这种尺寸的低音在意料之中

对我来说,扬声器的责任在于让小号听起来像小号,而不会与法国号混淆;让小提琴听起来像小提琴,而不会与短笛混淆;让弦乐低音听起来像弦乐低音,而不会像低音鼓(咚咚作响)。音场是音乐录制的结果,是乐器与所有麦克风(可能有很多,尤其是交响乐团)的位置关系,以及录制音轨的混音方式的结果。在聆听室中,扬声器之间的距离、聆听者的距离、扬声器的坳入角度、地板、天花板、门口、窗户等,都会对声场音质产生影响。

无论如何,Audiovector R1 极点给我留下了深刻的印象。尤其是 AMT 气动高音非常特别,能发出非常流畅的声音。我希望锥形低音也能有这样的表现。


工作台上


 50 Hz 频率下(如下图 1),将 1 kHz 正弦波设置为 85 dB SPL,输出为 74 dB SPL。失真为 1.46%,主要是二阶失真。

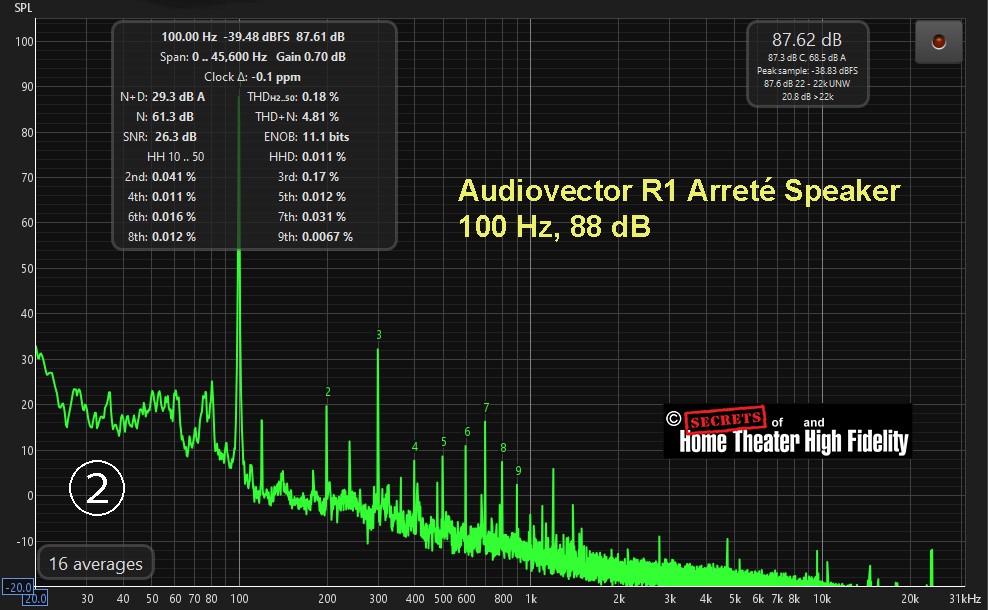

 100 Hz 时(图2),输出 88 dB SPL 高于 50 Hz 时(这是由于低音单元的尺寸所致),失真较低,为 0.18%,但它是 3 阶而不是 2 阶。

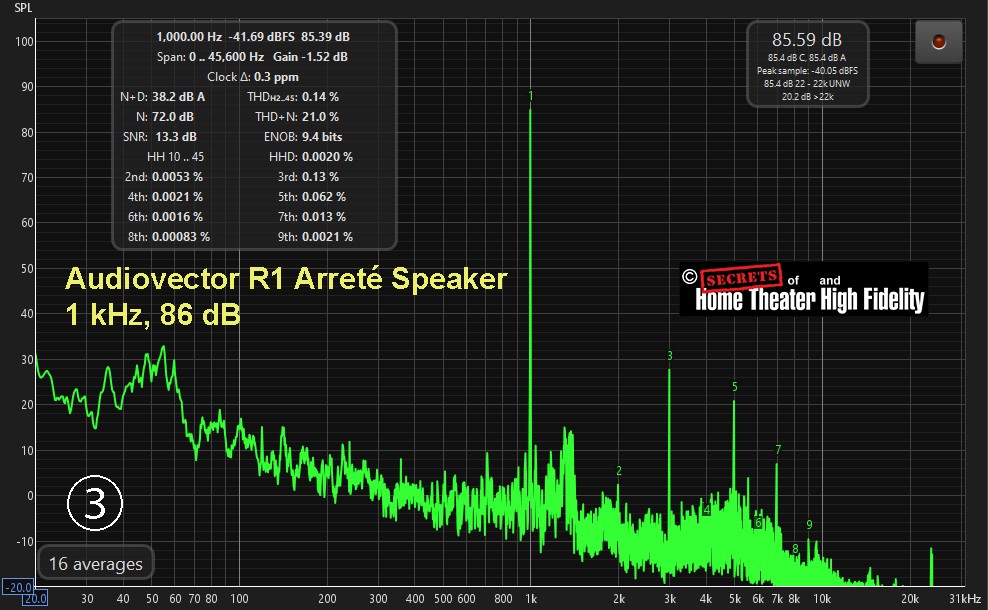

1 kHz标准测试频率(图3)时,86 dB SPL时失真为0.14%。它主要是三阶的。

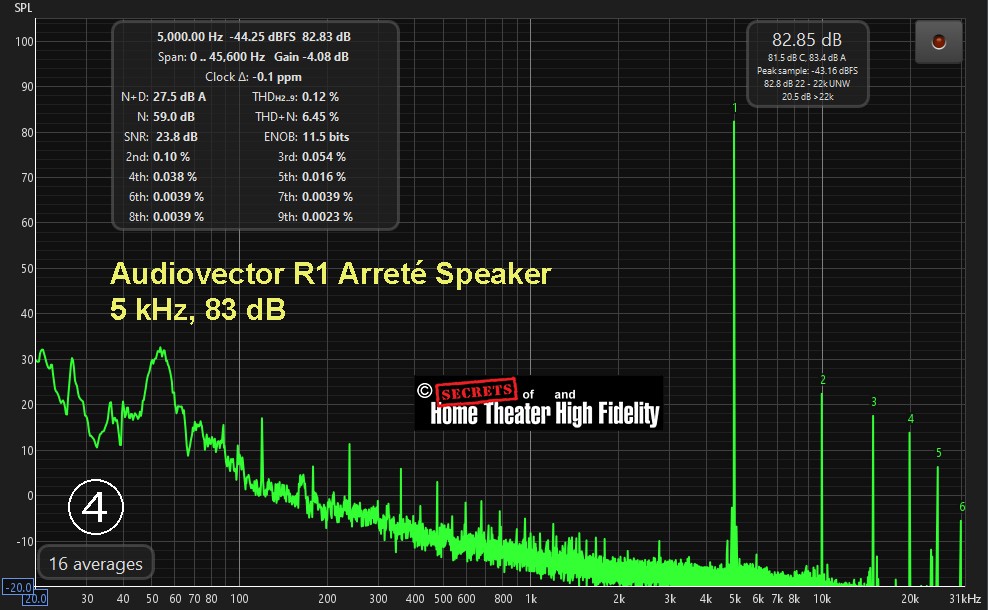

5 kHz 对我来说也只是一个标准测试频率,这里(图4),输出为 83 dB SPL,失真低至 0.12%,主要是二阶失真。此时,声音来自高音扬声器(分频点为 2.9 kHz)。

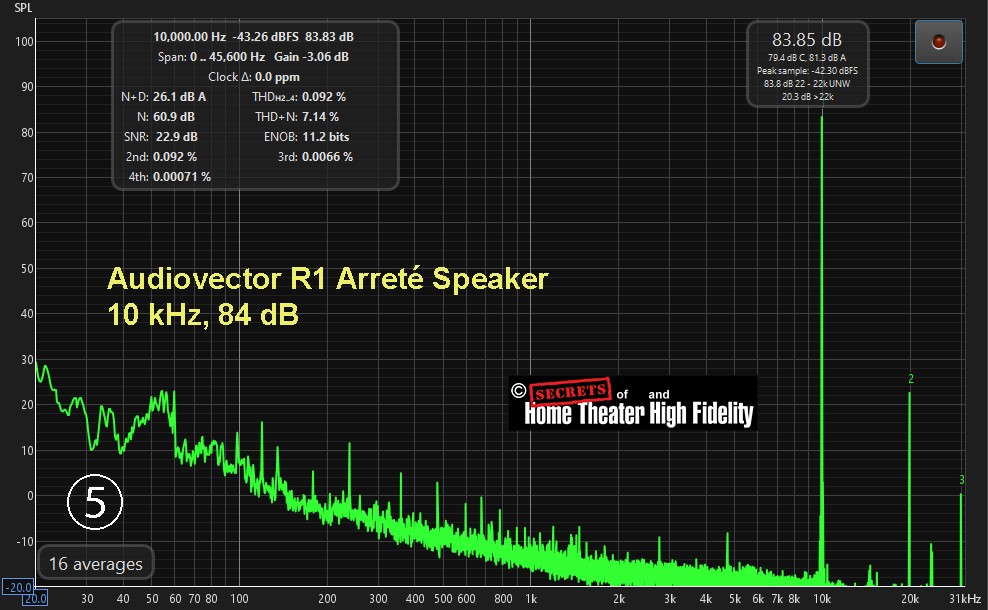

84 dB SPL10 kHz正弦波(图5)产生0.09%的失真,并且主要是二阶失真。这非常好,这就是为什么 AMT 气动高音在新型扬声器中变得非常普遍的原因。与传统高音扬声器相比,失真非常低。

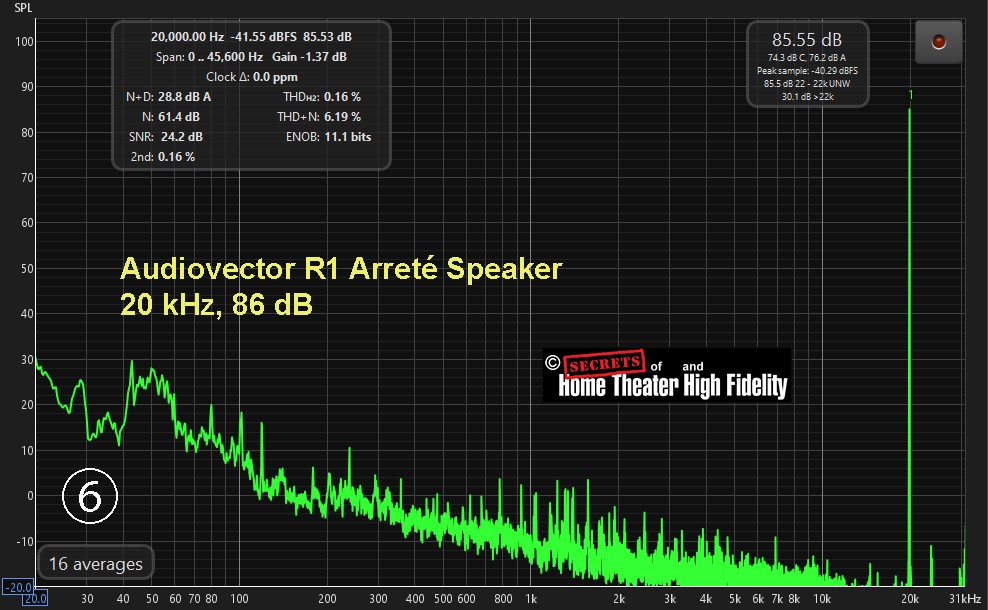

对于 20 kHz 信号(图 6),由于校准后的实验室级麦克风 Earthworks  30 kHz 限制,我无法显示 40 kHz 的谐波,但计算出的失真为 0.16%

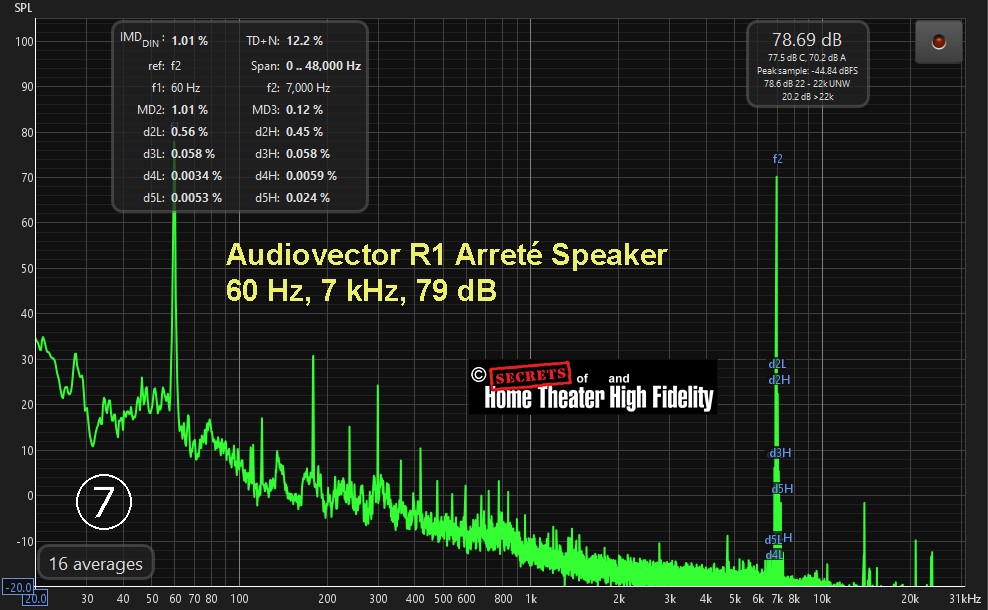

现在我们继续讨论互调失真 IMD)。此基本测试的输入信号为 60 Hz  7 kHz,比例为 41。图7(下图)显示了输出为79 dB SPL时的结果。请注意,60 Hz 信号来自低音单元,7 kHz 信号来自气动高音。该测试显示的是两个驱动器的输出在到达麦克风(或听众的耳朵)的途中如何相互交互。IMD1%

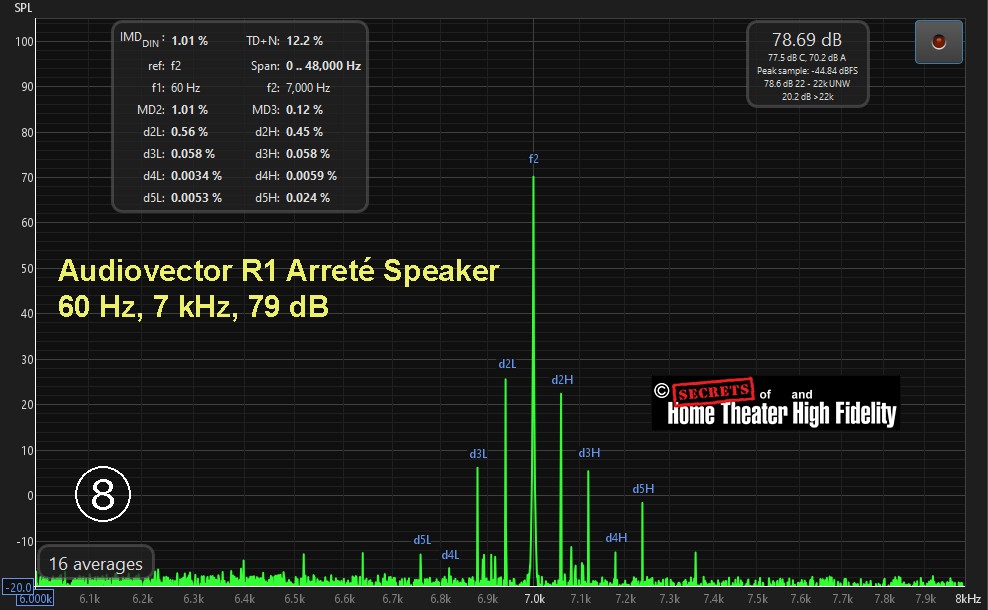

下面的图8与上面的图7中的频谱相同,但扩展了X刻度以显示各个IM峰。

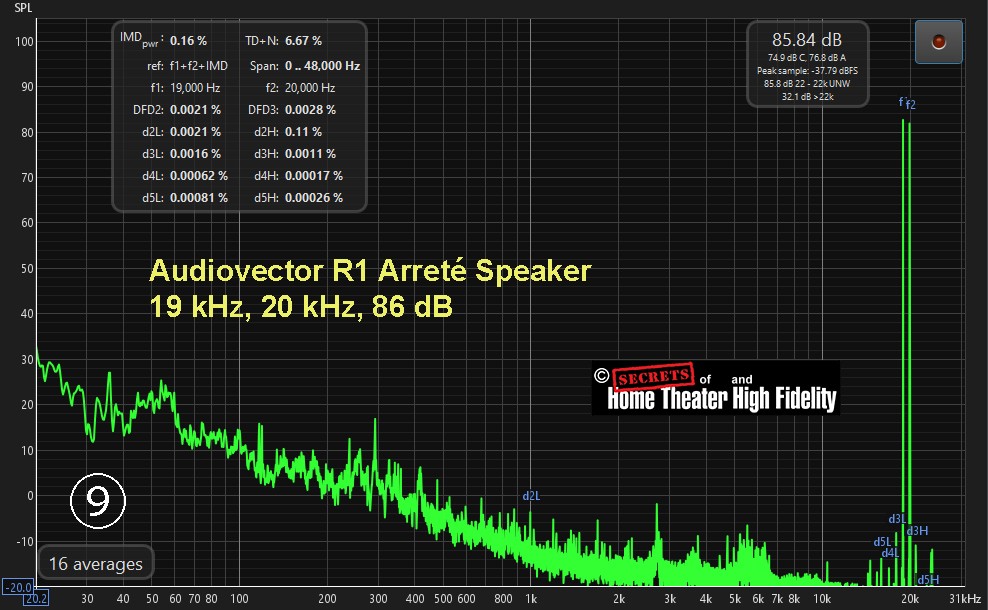

使用 19 kHz  20 kHz 正弦波,也是 IMD 测试。这里(图9),在86 dB SPL时,IMD0.16%。两个测试信号都来自同一个驱动单元(气动高音)。同样,Audiovector证明了为其手工打造的 AMT 气动高音扬声器。

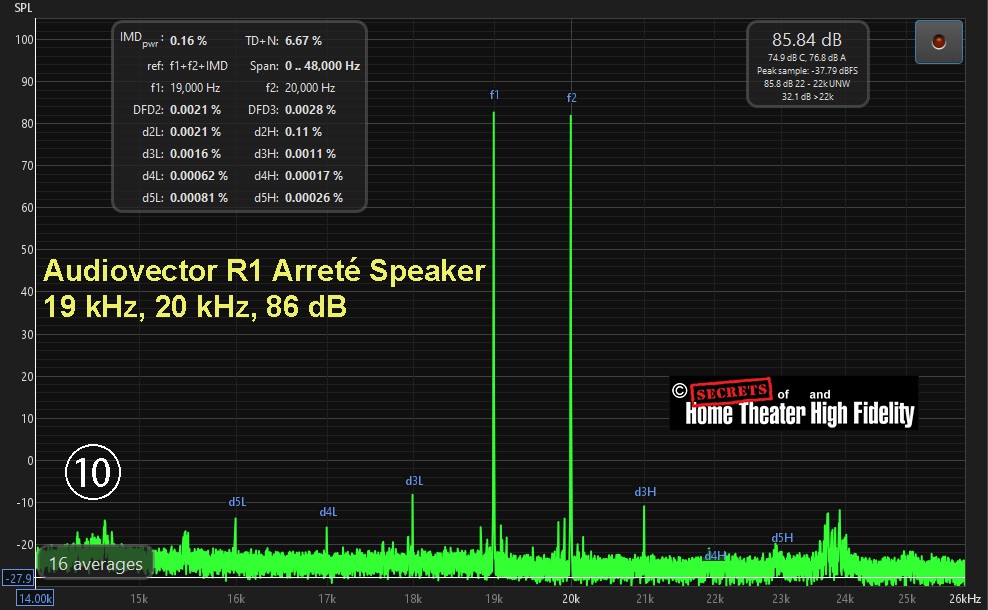

 10 显示了上述频谱(图 9)的扩展 X 比例。没有高压侧峰值。它们都非常低。AMT 高音扬声器真是与众不同!

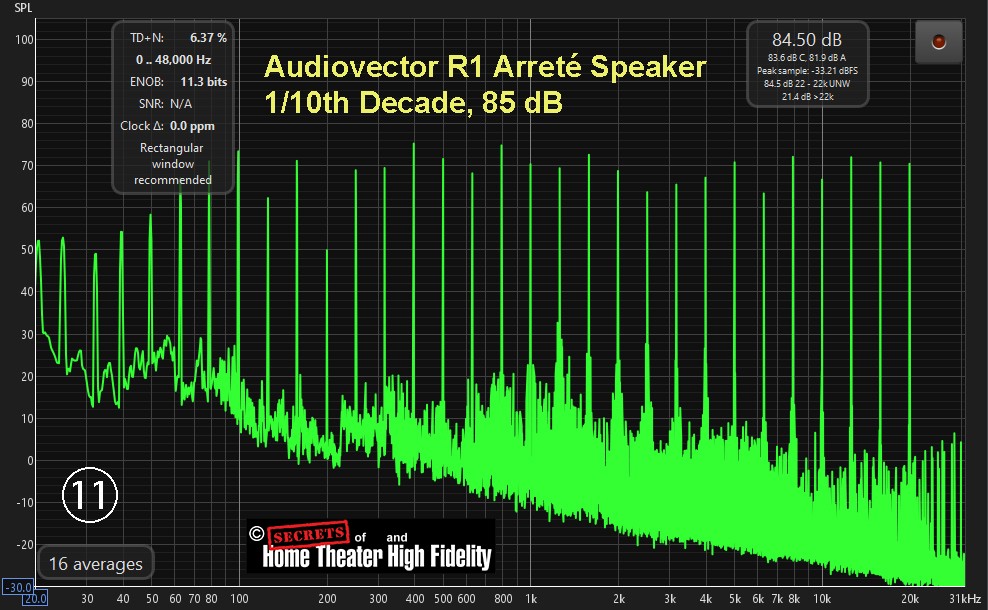

11显示了85 dB SPL下的1/10十进制测试(非常应力)。失真主要在中频,约为 1.2 kHz

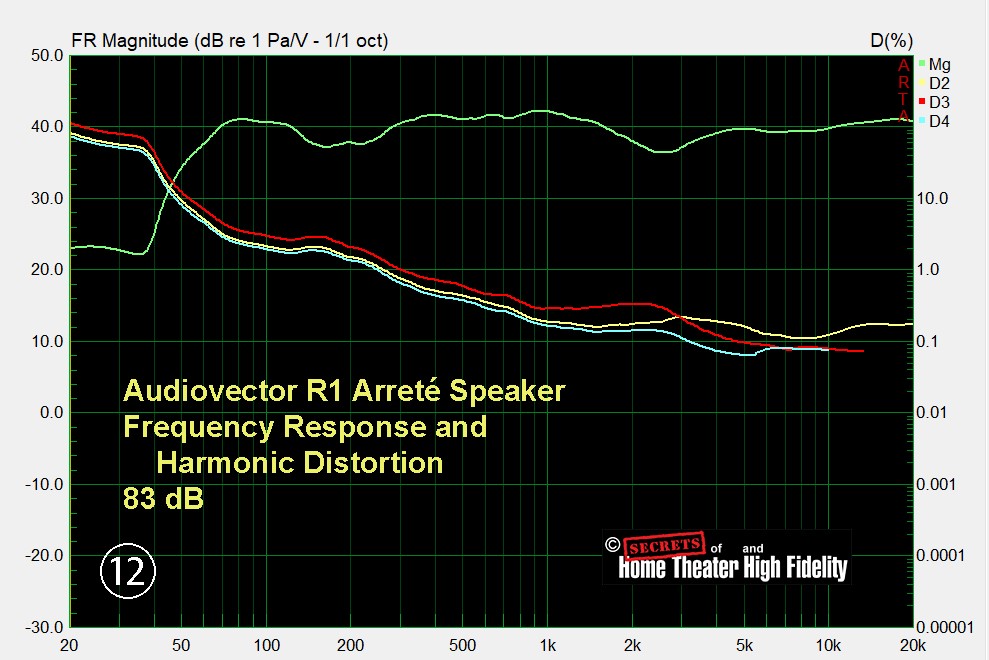

使用平均 83 dB SPL 的脉冲响应测试,然后绘制频率响应和失真图(图 12),我们可以看到低音单元的失真相当大,但高音的失真并不大。请注意,在 2.9 kHz 的分频点,失真从三阶(低音单元)过渡到二阶(高音单元)。

这对书架箱的低音非常强劲,但代价是会有一些闷热感。如果您想加入低音炮来获得深沉的低音,我建议您在 Arreté 极点低音炮的倒相孔中插入一个泡沫塞,并调整低音炮的分频点。

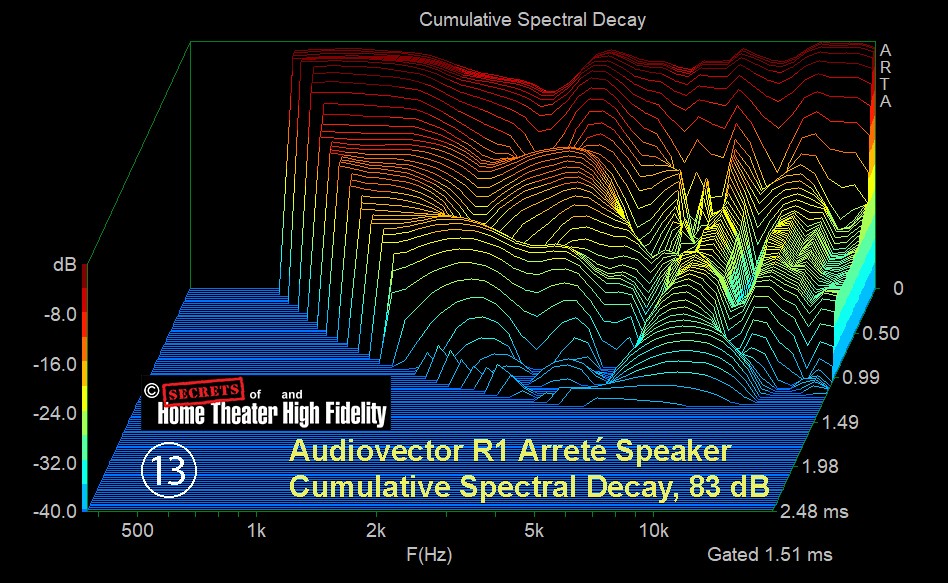

在下面的图13中,显示了累积频谱衰减(CSD)(也来自脉冲响应)。共振控制得很好。


 14 显示了阶跃响应测量。它也是从脉冲响应中得出的。驱动器是同相的(高音和低音单元的波形正前部)。来自反射端口的波形位于末端。

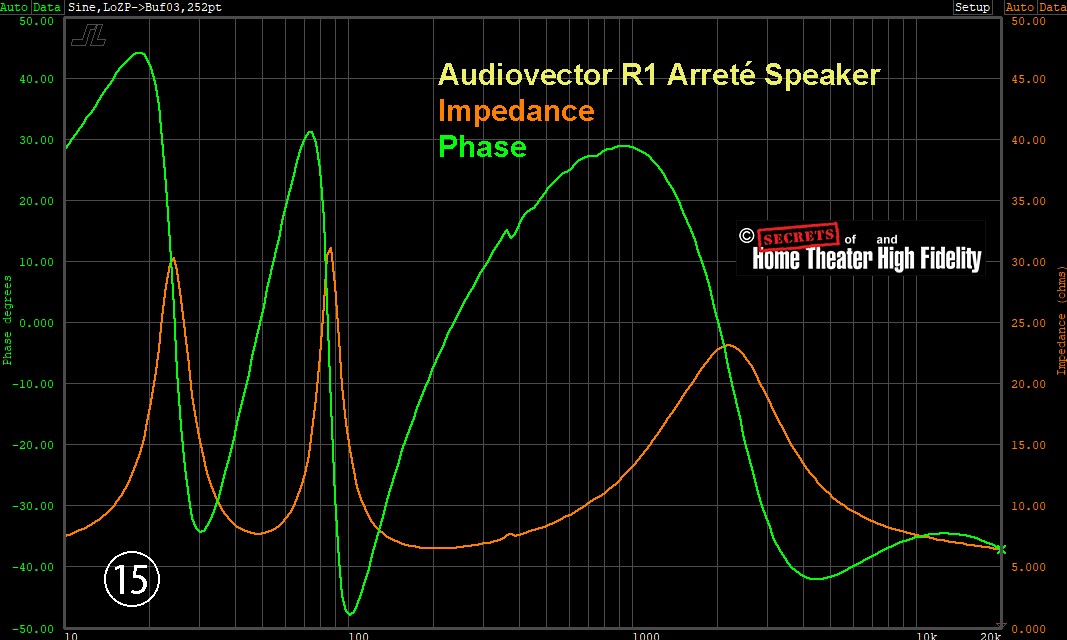

最后是阻抗/相位图(图15)。阻抗最大值为 31.5 欧姆(85 Hz),最小阻抗为 7 欧姆(200 Hz)。18 Hz 时最大相位为 +44°100 Hz 时最小相位为 – 48°





音特网
2楼

  Re





结论


Audiovector R1 Arreté极点 书架箱 既美观又出色。


喜欢

  • 华丽

  • 音质细腻,高频失真主要为二阶

  • 独特的设计减少了驱动器之间的电子相互干扰

希望看到

  • 更大的低音单元(英寸)

  • 加厚的面罩




作者:JOHN E. JOHNSON, JR.

名誉主编。John E. Johnson.Jr. 于 1994 年创立了 Secrets of Home Theater and High Fidelity,不久后出版了一本同名的硬拷贝书。他担任《家庭影院的秘密》和《高保真》的主编,直到 2022 年。John 从事音频和视频行业已有 50 多年,从零开始制造无线电发射器、放大器、唱盘和扬声器。他还是北加州音频视频协会(现为湾区音频协会)的创始人之一。 John拥有四个大学学位,包括神经科学博士学位,并出版了许多科学书籍,以及数十篇关于生物医学研究主题和成像技术的科学文章。20年来,他一直是两本医学/科学期刊的创始人和主编。John拥有多项专利,包括一项高分辨率图像分析专利和一项手术器械专利。他曾隶属于美国宇航局、美国国立卫生研究院、约翰霍普金斯大学、斯坦福研究所和加州大学伯克利分校。他是位于加利福尼亚州红木城的咨询公司 Scientific Design and Information, Inc. 的总裁。 约翰与他的妻子和多只小猫住在旧金山湾区,他的女儿Cynthia多年来一直是SECRETS不可或缺的一部分,居住在旧金山。
